Как работает выключатель света заднего хода

Датчик света заднего хода ВАЗ 2108, 2109, 21099

За своевременное включение ламп света заднего хода в задних фонарях автомобилей ВАЗ 2108, 2109, 21099 отвечает датчик света заднего хода.

Он же выключатель света заднего хода.

Датчик света заднего хода ВАЗ 2108, 2109, 21099

Где установлен датчик света заднего хода?

Датчик света заднего хода на автомобилях ВАЗ 2108, 2109, 21099 установлен в нижней задней части коробки передач.

Датчик света заднего хода установлен в коробке передач ВАЗ 2108, 2109, 21099

Как работает датчик света заднего хода?

Датчик света заднего хода имеет подвижный контакт и два неподвижных. При включении передач переднего хода подвижный контакт всегда отжат (цепь разомкнута). При включении задней передачи шток внутри коробки поджимает подвижный контакт датчика света заднего хода, контакты замыкаются и на лампы подается напряжение. В задних фонарях автомобиля начинают светиться белые секции.

Схема подключения датчика света заднего хода на ВАЗ 2108, 2109, 21099

Напряжение на датчик света заднего хода подается с вывода «В+» генератора («30» — на старых генераторах), через замок зажигания. Один из выводов датчика постоянно находится под напряжением (после поворота ключа в замке зажигания). Это следует учитывать при проведении ремонтных работ на автомобиле. Электрическую цепь датчика защищает предохранитель №5 в монтажном блоке.

Провод к лампам света заднего хода тянутся через весь салон автомобиля (со стороны водительского сиденья) от фишки Х9 монтажного блока до колодок на задних фонарях (зеленый провод).

Неисправности датчика света заднего хода

Контакты внутри датчика не замыкаются

Практически всегда датчик света холостого хода отказывается работать из-за коррозионного разрушения его контактов или подвисания подвижного контакта (плунжера). В результате электрический ток перестает протекать в цепи наступает «обрыв». Лампы в задних фонарях не горят.

Через датчик течет масло из коробки передач и он замыкает на «массу»

Потерявший герметичность датчик начинает пропускать масло. В такой ситуации возможно короткое замыкание в электрической цепи, так как после включения зажигания датчик всегда под напряжением. Признаком этой неисправности будет помимо не горящих ламп будет постоянное перегорание предохранителя №5 (F16 15A) в монтажном блоке. При этом в комбинации приборов не будут работать большинство ламп и приборов так как они так же «висят» на этом предохранителе.

Неисправный выключатель света заднего хода проще заменить чем отремонтировать.

Особенности замены датчика света заднего хода

Особенностью замены датчика света заднего хода на ВАЗ 2108, 2109, 21099 является то, что его нужно вывернуть ключом на «22» из посадочного отверстия и максимально быстро завернуть туда новый датчик с уплотнительным кольцом (так как трансмиссионное масло начнет вытекать). Стоит немного зазеваться и помимо замены датчика придется менять или доливать масло в коробке. Более подробная инструкция самостоятельного выполнения этой работы имеется на нашем сайте в отдельной статье.

Применяемость выключателя света заднего хода на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяется выключатель света заднего хода 2108-3710410 (ВК 55.3710), либо его аналоги разных производителей.

Примечания и дополнения

Почему именно белый фонарь — свет заднего хода? По международным правилам принято обозначение света заднего хода белыми фонарями (фонарем). Ни как не обозначать движение задним ходом можно только на гоночных автомобиля.

Выключатель датчик света заднего хода 3302 НОВОГО ОБРАЗЦА КПП арт. 64-2247 / 14.3710

Выключатель заднего хода (выключатель света заднего хода, выключатель фонаря заднего хода, датчик заднего хода, «лягушка») — коммутационное устройство кнопочного типа; концевой выключатель, обеспечивающий включение и выключение фонаря заднего хода на транспортном средстве при включении и выключении задней передачи.

Выключатель заднего хода входит в состав трех систем:

Трансмиссии — датчик располагается в коробке передач и срабатывает при механическом контакте со штоком вилки включения заднего хода (в механических КП) или при контакте с селектором (в автоматических КП);

Электрической цепи фонаря заднего хода — датчик соединен с реле, которое обеспечивает включение и выключение фонаря заднего входа;

Электрической цепи световой/звуковой индикации включения заднего хода (на автомобилях, имеющих данную индикацию).

По всем интересующим Вас вопросам можно обратиться по телефону — +7 (812) 313-3302 или напишите нам на электронную почту — info@mir3302.ru указанные в «Контактах» и на страницах сайта.

• Цена: 150 руб.

• МИР ЗАПЧАСТЕЙ
• Запчасти на Газель
• Доставка и оплата
• Контакты
• О нас

• Газель NEXT
• Электрооборудование
• Запчасти двигателя Cummins ISF 2.8
• Расходные материалы
• Тюнинг бампера

• Капот, крылья на Газель
• Рама на Газель
• Шины и диски
• Фары, зеркала
• Борта, кузова

• Тюнинг салона
• Каркас на Газель
• Обтекатели на Газель
• Кузовное железо
• Танты на Газель

Автомобили, выпускаемые под маркой ГАЗ, давно завоевали популярность на российском рынке благодаря своей многофункциональности, доступной цене и удобству в эксплуатации. Чаще всего эти машины применяются с целью грузовых и пассажирских перевозок. Простые в уходе, универсальные и надежные авто этого концерна подходят для нелегких российских условий эксплуатации, проявляя высокий уровень устойчивости к негативным внешним факторам. Тем не менее, интенсивная эксплуатация, ненадлежащее техобслуживание и естественный износ компонентов приводят к тому, что машине требуется заменить неисправные детали и провести ремонт, тюнинг.

Одной из самых востребованных машин в линейке авто, изготавливаемых под маркой ГАЗ, является Газель и ее модификации:

К их преимуществам можно отнести долгосрочную и безотказную службу, адаптивность к сложным условиям, комфорт и надежность, а также ремонтопригодность. Если вы решили купить запчасти для Газели в Санкт-Петербурге, то компания «МИР ЗАПЧАСТЕЙ» станет для вас выгодным партнером. Мы специализируемся на продаже комплектующих для разных конфигураций Газели, Соболя, Баргузина и предлагаем сотни запчастей и расходников проверенного качества.

В нашем каталоге вы всегда найдете весь перечень расходных материалов, востребованные детали и узлы, оптику, электрическое оборудование, кузовные запчасти и многое другое:

· борта и платформы;

Вся линейка товаров в нашем ассортименте проходит тщательный контроль качества и имеет подтверждающую документацию, обеспечивающую безопасную эксплуатацию каждого товара.

АВТОМОБИЛИ

Бежал сальник на раздатке в месте соеденения с муфтой,поменяли но проблема осталась. Подскажите каталоговый номер сальника или может какие особенности есть.

У нас в магазинах нет такой инфы и в инете не могу ни чего найти. Сообщение от АлексейСага Нет,не херню, а фирмы Нок но без насечек.

А сейчас нашли оригинальный и он с насечками. Насечки играют большую роль, но не вовсе агрегаты они идут.

Не горят фонари заднего хода

Первый сальник стоит руб. Я тя удивлю но НОК тоже подделывают знатно.

Насечки в виде спирали? Читать все 15 сообщений Вопрос: Что это может быть еще?

Выключатель заднего хода

#1 sergiuss

• Автомобиль: Opel Corsa D

• @Упоминание

• Наверх
• Ответить
• Цитата

#2 Zema

• Город: Калужская обл., Медынь
• Интересы: Современная техника
• Автомобиль: opel-corsaD, серебро, Z14XEP. ВАЗ21213 НИВА

• @Упоминание

• Наверх
• Ответить
• Цитата

#3 sergiuss

• Автомобиль: Opel Corsa D

• @Упоминание

Спасибо, Zema, за ответ! Правильно я определил датчик?

И ещё! У меня есть подозрение, что датчик не работает — при включении задней скорости фонарь заднего хода не горит, лампа в порядке, ток к лампе не приходит.

Как можно проверить датчик?

• Наверх
• Ответить
• Цитата

#4 САНЕК66

Опелевод со стажем

• Город: Москва-Тула
• Автомобиль: Opel Omega B Y22XE sedan ‘2000

• @Упоминание

Спасибо, Zema, за ответ! Правильно я определил датчик?

И ещё! У меня есть подозрение, что датчик не работает — при включении задней скорости фонарь заднего хода не горит, лампа в порядке, ток к лампе не приходит.

Как можно проверить датчик?

к датчику два провода подходят ? замкните их между собой. если лампочки заднего хода загорятся — меняйте датчик. (вариант что в коробке скоростей что-то не так — не рассматриваем).
либо взять тестер и замерить сопротивление датчика. при включенной задней передаче оно должно быть близко к «0». во всех остальных случаях — обрыв (бесконечность).

• Наверх
• Ответить
• Цитата

#5 Zema

• Город: Калужская обл., Медынь
• Интересы: Современная техника
• Автомобиль: opel-corsaD, серебро, Z14XEP. ВАЗ21213 НИВА

• @Упоминание

Спасибо, Zema, за ответ! Правильно я определил датчик?

Как можно проверить датчик?

• Наверх
• Ответить
• Цитата

#6 sergiuss

• Автомобиль: Opel Corsa D

• @Упоминание

Спасибо, за помощь!

Похоже дело в переломоном проводе у датчика — видно котики лазили погрется на движке да и обломали провод!

• Наверх
• Ответить
• Цитата

#7 Zema

• Город: Калужская обл., Медынь
• Интересы: Современная техника
• Автомобиль: opel-corsaD, серебро, Z14XEP. ВАЗ21213 НИВА

• @Упоминание

Спасибо, за помощь!

видно котики лазили погрется на движке да и обломали провод!

• Наверх
• Ответить
• Цитата

#8 sergiuss

• Автомобиль: Opel Corsa D

• @Упоминание

Сделал.
По поводу котиков — защиту дна мотора нужно ставить. Как еще с ними боротся?!

Место выключателя в схеме включения света

На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.

На принципиальной схеме включения фонарей заднего хода мы можем увидеть, что на ВАЗ 1118 «Калина» ток от АКБ через замок зажигания (№2) подается к предохранителю F1. Проходя через плавкую ставку, защищающую цепь включения, «+» идет к концевику (№10). Контакты находятся в нормально разомкнутом состоянии и замыкаются только при включении реверсной передачи. Таким образом, ток начинает протекать к лампочкам. Второй контакт ламп соединен с «–» АКБ через общий контакт «массы» фонарей.

На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.

Как проверить «лягушку»

1. Снимите фишку выключателя фонарей.
2. Включите зажигание.
3. Небольшим отрезком провода замкните между собой контакты разъема датчика включения реверсной передачи.

Если фонари заднего хода горят, значит, проблема именно в «лягушке». Некоторые водители разбирают выключатели, зачищают контакты, после чего устройство продолжает исправно работать. О целесообразности таких мер судить вам. Но учитывайте, что на многих авто (в том числе и моделях ВАЗ) концевой выключатель расположен ниже уровня масла в коробке передач. Мы рекомендуем просто заменить датчик включения. Для минимальной потери масла поддомкратьте авто со стороны установки концевика.

На некоторых автомобилях фонари заднего хода не горят по причине неполного включения концевика. Решить проблему можно установкой более тонкой шайбы под «лягушку». Чтобы убедиться, что выключатель рабочий, проверьте мультиметром в режим омметра, замыкаются ли контакты при нажатии на кнопку.

Проверка цепи

Суть диагностика причины, из-за которой не работают лампочки заднего хода, сводится к выявлению участка цепи, на котором пропадает напряжение. Для этого можно воспользоваться обычной контрольной лампочкой. Проверка целостности цепи осуществляется омметром, поэтому вам необходимо знать, как пользоваться мультиметром.

Начать проверку можно непосредственно с разъема концевого выключателя. Включите зажигание. Один контакт контрольной лампочки подключите к металлической неокрашенной детали, контактирующей с кузовом, а второй – к «+» разъема.

• Если питание приходит, проверьте датчик заднего хода.
• Если после установки «перемычки» в разъем лампочки не горят, значит, проблема в участке цепи провода, идущего от разъема к фонарям. Прозвоните провод до момента, где он делится на лампочки с левой и правой стороны. Скорее всего, причина именно в обрыве.

Чтобы найти распиновку разъемов, контактов фонарей, цвета проводов, обязательно изучите электросхему вашей модели и комплектации автомобиля.

Лампы горят постоянно

Если на вашем автомобиле лампочки горят постоянно или зажигаются вне зависимости от включения реверсной передачи, причина будет среди следующих поломок:

• закорачивание «+», идущего к датчику включения задней передачи, и провода лампочек от выключателя;
• провод, идущий от разъема к фонарям, коротит на «+» (случается, если перетираются провода в жгуте);
• датчик завис в замкнутом состоянии.

Фотоотчет Неисправность фонарей заднего хода (VW Passat B3 и все все все)

В общем узнал я, что не светит задний ход.
Решил разобраться.

Первым делом, естесственно проверяем лампочки. на целостность спирали

Кто сомневается — может воспользоваться тестером. Для начала проверяем сам тестер. Ставим на измерение сопротивления.
Показывает — бесконечность

Замыкаем и тестер показывает 0, некоторые пищать начинают — это КЗ. Работает.

Проверяем лампу — показывает 0. Лампа рабочая. Если показывает не 0 — то вопросы излишни.

Дальше лезем в «выключатель заднего хода» Стоит на коробке.

Отворачиваем 2 винда на «9», снимаем разъём и снимаем крышку. Видим примитивную конструкцию.
При включении задней — вот этот цилиндрик с пимпочкой опускается и нажимает на штырёк внутри корпуса, который в руках.

Теперь прозваниваем выключатель. Сначала просто подключаем на выводные контакты выключателя — тестер показывает разрыв. Нажимаем кнопочку внутри. Если показывает разрыв — то выключатель капут. Если показывает КЗ — то выключатель работает.
У меня показал разрыв, т.е. при нажатии на штырёк внутри — контакты не замыкаются.

Далее идём домой и начинаем разбирать всё эту технику. Можно для уверенности прозвонить ещё разок. У меня то срабатывал, то нет.

Аккуратненько вытаскиваем сам выключатель и видим всю конструкцию.

Для прикола прозваниваем выключатель ещё раз. У меня работал через раз.

Разбираем сам выключатель. Просто снимаем рузинку с торца и вся конструкция разваливается в руках.
Я посмотрел и увидел — один контакт был окислен, на пластинке медной небольшая выроботка.
Почистил и собрал обратно.

Дальше ставим обратно на коробку, включаем заднюю и тестером проверяем.

Показывет короткое — знать контакты замкнуты и выключатель работает.

Дальше включаем зажигание, включаем заднюю и смотрим светится ли задний ход. Если светится — то проблема решена. Если не светиться, то надо уже копать проводку.

Ценник по Экзисту самого выключателя от 5 до 15 долларов.

Lesha

• Сообщения 770
• Реакции 184
• Баллы 0

Admin

Создатель сайта

• 25.03.2009

WRH2E

Деспот форума, лепший сябр Феи

• 25.03.2009

Самокат

Участник

• 26.03.2009

Lesha

Профессиональный советчик

• 01.04.2009

Тестер ещё совдеповский! ВЕЩЬ! Очень удобно, что стрелочный. Это батькин, себе очень долго искал стрелочный. В итоге тупо под заказ привезли.

А на счёт проверки лампочки — спасибо, бум знать.

masicys

Участник

• 20.04.2009

DaemonB4

Пассатовод

• 21.04.2009

Предлагаю более последовательную технологию проверки:
1. Достать платы с лампами из фонаря (как сделал автор)
2. Если лампы исправны, вытащить фишку проводки из плат,
и на включенном зажигании и воткнутой задней передаче проверить
приходит ли на платы питалово (на лампу з/х).
3. Если не приходит — проверяем датчик, если приходит — виноват контакт
в самой плате.

Более рационально на мой взгляд. А автору респект — до сего
дня не думал, что пассатовский датчик з/х так просто разбирается

Фонарь заднего хода — принцип работы и основные неисправности

• Фонарь заднего хода — принцип работы и основные неисправности
• 1. Фонарь заднего хода – основные функции.
• 2. Неполадки и причины фонаря заднего хода.
• 3. Диагностика неисправностей и ремонт фонаря заднего хода.

Очень трудно представить себе пользование автомобилем без использования заднего хода. Такой ситуации не может быть в жизни автолюбителя. Не всегда такое передвижение происходит в светлое время суток, когда за окном отличная видимость. Именно исходя из этого небольшого тезиса важно учесть, что необходимо обеспечить себе максимальный комфорт для езды задним ходом и днем, и вечером, и ночью, и при разных капризах погодных условий. В современном мире фонари заднего хода являются обязательным элементом для всех транспортных сухопутных средств.

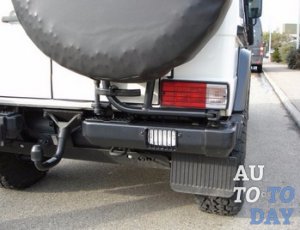

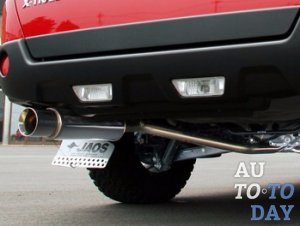

Сигнал заднего хода, или же фонарь заднего хода — это световой сигнал, реже фара, белого цвета, что обозначает задний ход сухопутного транспортного средства: автомобиля, прицепа, трактора, трамвая и т.д.

• 1. Фонарь заднего хода – основные функции.
• 2. Неполадки и причины фонаря заднего хода.
• 3. Диагностика неисправностей и ремонт фонаря заднего хода.

1. Фонарь заднего хода – основные функции.

Обычно, фонарь заднего хода включается и выключается автоматически при включении задней передачи или реверса. Работает сигнал заднего хода только при включенном зажигании. С развитием технологий возможным есть включение автоматически и вручную.

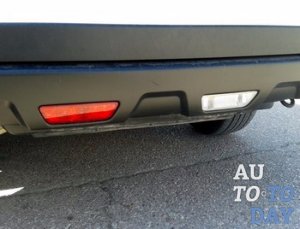

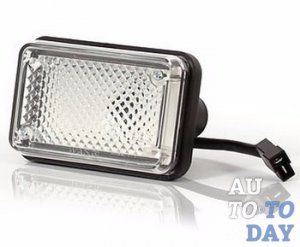

Дизайн заднего фонаря может быть самым разнообразным, так как особых требований для них нет, хотя наличие является обязательным. Тоже самое можно сказать и о расположении сигналов заднего хода. Они могут быть расположены в разных параметрах: как симметрично, так и несимметрично. Как и с предыдущим нет определенных требований и к материалу, виду фонаря: он может быть как ксеноновый или диодный, так и вольфрамовый. Иногда, фонарь заднего хода может быть и обычным противотуманником. Довольно часто встречается, что сигнал заднего хода является частью всего заднего светосигнального блока. В эту светосигнальную систему входят: габариты, поворотники, стоп-сигналы и, собственно, фонари заднего хода. Иногда можно увидеть, что роль таких фонарей и сигналов исполняют обычные задние фары, но только те, которые имеют дополнительное ручное включение.

В последнее время особого большого развития набрали камеры заднего вида. В связи с этим возник очень большой вопрос о подсветке контролируемого ими пространства. Именно это послужило серьезной модернизации сигналов заднего хода для значительного усиления эффективности их функционирования. Основным элементом, который требовал модернизации являлись сами лампы, а именно, усиление их яркости до уровня фар ближнего света. Помимо этого, возникла надобность в правильном распределении светового потока. И тем не менее, большинство тюнинговых мастерских и автопроизводителей не приняли это во внимание, оставляя прошлые и устаревшие фонари. Это, в свою очередь, может привести к плачевным последствиям.

Поскольку модернизация на заводах не была произведена, многие автовладельцы взялись самостоятельно решать эту проблему. Вместо того, чтобы заменить или усовершенствовать фару, которая существуют, они прикрепляют еще одну дополнительную фару под бампер. Это является в корне не правильным действием, так как помимо постоянного загрязнения, фара может зацепиться за любой куст, тротуар, люк и просто яму и полностью снести всю систему заднего освещения дороги.

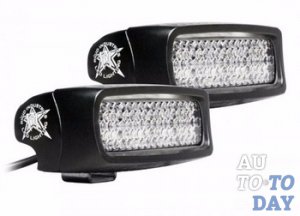

Поэтому, было найдено решение, как внесение фары внутрь салона, в верхнюю часть заднего стекла. Функция такого фонаря не изменилась, его функциональность тоже, а изменился лишь уровень освещения заднего хода.

2. Неполадки и причины фонаря заднего хода.

Существует элементарное правило, которым стоит руководствоваться при желании определить неполадки и их причины у определенного устройства. Изначально необходимо изучить само устройство и принцип его функционирования. Схема работы заднего фонаря достаточно простая и заключается в следующем. В момент включения задней передачи, находящийся внутри специальный шарик выключателя, после выхода из штока, замыкает контакты. Это служит причиной возникновения в фонаре напряжения, вследствие чего он зажигается. После того, как задняя передача выключается, все предыдущая «конструкция» возвращается на свое место, а контакты размыкаются под определенным действием возвратной пружины.

Из всего вышеуказанного становится ясно, что данные фонарей заднего хода, впрочем, как и всех остальных световых приборов, связаны непосредственно с электрической частью. Следовательно, причин, по которым фонари заднего хода не работают, может возникнуть достаточно много. Наиболее распространенными есть такие причины:

1. Лампочка перегорела;

2. Контакты окислились;

3. Предохранители вышли из строя;

4. На плате отсутствует «масса»;

5. Датчик заднего хода сломался, или же произошел обрыв в его проводах;

6. Контакты на пленке фары перегорели.

3. Диагностика неисправностей и ремонт фонаря заднего хода.

Из-за вышеуказанных неисправностей результат следует один — фонари заднего хода не горят. После определения данной проблемы необходимо выяснить причину этой поломки и, соответственно, устранить ее. Самой легкой для решения проблемой будет перегорание лампы. Если это случилось, то ее нужно заменить на новую. Чтобы это сделать нужно: отключить все наружные световые приборы, открыть багажник и отсоединить колодку проводов. Безусловно, до этого нужно будет демонтировать большую часть, или даже всю обивку, находящуюся позади фонаря. Далее, сжимая фиксаторы, расположенные по бокам, нужно вынуть панель, надавить на саму лампу и выкрутить ее. После этого поставить новую лампу и вернуть все на прежние места.

В случае с окислением контактов нужно провести их зачистку. Чтобы добраться к ним, необходимо просто снять блок фары. Касательно отсутствующей «массы», ее следует вернуть на место, а все оборванные провода прозваниваются, а нерабочие следует заменить. Предохранители, которые вышли из строя, также нуждаются в замене. Находятся они в специальном блоке предохранителей. Их поиск и проблема не составит особого труда.

Иногда возникает проблема постоянного включения фонарей заднего хода. Причин такой неисправности может быть несколько: проблемы с электрической частью, вывод из строя специального датчика, расположенного на коробке. И в первом случае, и во втором нужно организовать замену неисправных частей. Помимо этого, из строя может выйти и сам выключатель фонарей заднего хода. До него можно добраться как снизу авто, так и через моторный отсек. Но, перед тем, чтобы его демонтировать, нужно убедиться, что именно он вышел из строя. Для этого, нужно его освободить, завести машину и переключить на заднюю передачу. После этого нужно замкнуть контакты, посмотреть на фонари, которые должны загореться. Потом, вынув выключатель, нужно проверить мультиметром, есть ли замыкание контактов при включении его.

В случае отсутствия замыкания никак нельзя обойтись без развальцовки. Нужно вырезать из электромагнитного реле гибкий контакт нужной длины, поставить его на место старого. После этого нужно проверить надежность пайки, собрать выключатель обратно и проверить его работоспособность. При нормальном замыкании нужно установить его на старое место.
