Выключатель света приора схема

Распиновка переключателя света приора

Схема электрооборудования на такое авто как ВАЗ-2170 Lada Priora 2004+ г.в. Автомобиль Lada Priora оснащают расположенным поперек моторного отсека инжекторным 16-клапанным двигателем мод. ВАЗ-21126-00 рабочим объемом 1,6 л. Двигатель оснащен системой распределенного впрыска топлива и каталитическим нейтрализатором отработавших газов, конструктивно выполненным в едином блоке с выпускным коллектором (катколлектор). Кузов несущий, цельнометаллический, сварной конструкции, c навесными дверьми, передними крыльями, капотом и крышкой багажника.

Схема соединения жгута панели приборов


1, 2, 3 — колодки жгута панели приборов к жгуту переднему; 4 — колодка жгута панели приборов к жгуту заднему; 5 — контакты колодки монтажного блока; 6 — выключатель стоп-сигнала; 7 — комбинация приборов; 8 — модуль управления светотехникой; 9 — модуль подушки безопасности водителя; 10 — выключатель звукового сигнала; 11 — колодка диагностики; 12 — переключатель режимов бортового компьютера; 13 — выключатель (замок) зажигания; 14, 15 — колодки к блоку управления электроусилителем; 16 — контроллер электропакета; 17 — переключатель световой сигнализации; 18 — переключатель стеклоочистителя и стеклоомывателя; 19 — моторедуктор распределения воздушного потока; 20 — блок управления отопителем; 21 — переключатель электродвигателя отопителя; 22 — выключатель обогрева заднего стекла; 23 — часы; 24, 25 — колодки жгута панели приборов к радиоаппаратуре; 26 — выключатель аварийной сигнализации; 27 — плафон освещения вещевого ящика; 28 — выключатель освещения вещевого ящика; 29 — колодка жгута панели приборов к жгуту электронной системы управления двигателем; 30 — блок управления системой подушек безопасности; А1, А2, A3 — точки заземления жгута панели приборов; Б — колодка монтажного блока

Электросхема соединения переднего жгута проводов автомобиля

1 — стартер; 2 — аккумуляторная батарея; 3 — генератор; 4 — колодки жгута аккумуляторной батареи, стартера и жгута переднего; 5, 6, 7 — колодки жгута переднего к жгуту панели приборов; 8 — выключатель подкапотной лампы; 9 — левая фара; 10 — правая фара; 11 — датчик уровня тормозной жидкости; 12 — датчик температуры воздуха; 13 — электродвигатель омывателей; 14 — выключатель лампы света заднего хода; 15 — электровентилятор двигателя; 16 — моторедуктор заслонки отопителя; 17 — добавочный резистор; 18 — электродвигатель стеклоочистителя; 19 — основной блок предохранителей; 20 — электродвигатель отопителя; 21- тревожный сигнал; 22 — звуковой сигнал; А1, А2, В1, В2 — точки заземления жгута переднего

Эл.схема соединения жгута электронной системы управления двигателем на Лада Приора

1 — ЭБУ; 2 — колодка жгута ЭСУД к жгуту панели приборов; 3 — основной блок предохранителей; 4 — датчик скорости; 5 — датчик неровной дороги; 6 — датчик сигнальной лампы аварийного падения давления масла; 7 — датчик положения дроссельной заслонки; 8 — датчик температуры охлаждающей жидкости; 9 — датчик указателя температуры охлаждающей жидкости; 10 — датчик массового расхода воздуха; 11 — регулятор холостого хода; 12 — реле электробензонасоса; 13 — предохранитель цепи питания электробензонасоса (15 A); 14 — реле зажигания; 15 — предохранитель реле зажигания (15 A); 16 — предохранитель цепи питания ЭБУ (7,5 A); 17 — датчик положения коленчатого вала; 18 — управляющий датчик концентрации кислорода; 19 — датчик фаз; 20 — датчик детонации; 21 — электромагнитный клапан продувки адсорбера; 22 — диагностический датчик концентрации кислорода; 23 — катушки зажигания; 24 — свечи зажигания; 25 — форсунки; 26 — колодка жгута проводов катушек зажигания к жгуту ЭСУД; 27 — колодка жгута ЭСУД к жгуту проводов катушек зажигания; 28 — колодка жгута ЭСУД к жгуту форсунок; 29 — колодка жгута форсунок к жгуту ЭСУД; А — к клемме аккумуляторной батареи; В1, В2 — точки заземления жгута системы зажигания; C1 — точка заземления жгута проводов катушек зажигания

Схема соединения заднего жгута проводов автомобиля

1 — колодка жгута проводов заднего к жгуту панели приборов; 2 — колодка жгута проводов заднего к жгуту левой задней двери; 3 — колодка жгута проводов заднего к жгуту правой передней двери; 4 — контроллер электропакета; 5 — боковой указатель поворотов левый; 6 — боковой указатель поворотов правый; 7 — плафон освещения салона; 8 — выключатель контрольной лампы стояночного тормоза; 9 — левый фонарь; 10 — правый фонарь; 11 — датчик температуры воздуха салона; 12, 13, 14, 15 — выключатели плафона освещения салона; 16 — колодка жгута проводов заднего к жгуту левой передней двери; 17 — колодка жгута проводов заднего к жгуту правой задней двери; 18 — колодки жгута заднего к громкоговорителю заднему правому; 19 — колодки жгута заднего к громкоговорителю заднему левому; 20 — прикуриватель; 21 — модуль электробензонасоса; 22 — выключатель освещения багажника; 23 — элемент обогрева заднего стекла; 24 — фонарь освещения багажника; 25 — дополнительный стоп-сигнал; 26 — выключатель привода замка багажника; 27 — колодка жгута проводов заднего к жгуту фонарей освещения номерного знака; 28 — колодка жгута проводов заднего к жгуту правой передней двери; A1, А2, А3, А4 — точки заземления жгута проводов заднего; ХР1, ХР3 — разъемы контроллера электропакета

Электросхема соединения жгута проводов фонарей освещения номерного знака


1 — колодка жгута проводов фонарей освещения номерного знака к жгуту заднему; 2, 3 — фонари освещения номерного знака; 4 — электродвигатель блокировки багажника

Эл.схема соединения жгута проводов левой передней двери

1 — колодка жгута проводов дополнительного заднего левого к жгуту заднему; 2 — колодка жгута проводов дополнительного заднего левого к громкоговорителю переднему левому; 3 — электродвигатель стеклоподъемника; 4 — модуль двери водителя; 5 — электродвигатель блокировки левой передней двери; 6 — электродвигатель и электронагреватель левого наружного зеркала

Схема соединения жгута проводов правой передней двери на Лада Приора


1 — колодка жгута проводов дополнительного заднего правого к жгуту заднему; 2 — колодка жгута проводов дополнительного заднего правого к громкоговорителю переднему правому; 3 — электродвигатель стеклоподъемника; 4 — переключатель стеклоподъемника; 5 — электродвигатель блокировки правой передней двери; 6 — электродвигатель и электронагреватель правого наружного зеркала; 7 — колодка жгута проводов дополнительного заднего правого к жгуту заднему

Электросхема соединения жгута проводов задней двери

1 — колодка жгута проводов дополнительного заднего правого к жгуту заднему; 2 — электродвигатель блокировки правой задней двери

Головная оптика Lada Priora получила дневные ходовые огни (ДХО) только после рестайлинга в конце 2013 года. На дорестайлинговых автомобилях функцию ДХО выполняет ближний свет, который приходится включать каждый раз вручную. А вы знаете, как при помощи простой доработки можно сделать автоматическое включение ближнего света (будет загораться вместе с включением зажигания)?

Смысл доработки: Изменится функция среднего положения (габариты) модуля управления светотехникой (МУС). Ближний/дальний свет будет загораться автоматически при включении зажигания и гаснуть при выключении (габариты не горят). Единственный недостаток такого подключения – нельзя включить габариты с работающим двигателем.

  1. Снять МУС. Сначала снять крышку блока предохранителей, затем вывернуть винт крепления МУС.
  2. Отсоединить разъем с проводами от МУС.
  3. Поменять местами 4 провода в колодке (зелёный с розовым и бело-черный с сине-черным). Чтобы вытащить контакты (пины), следует нажать на усики с двух сторон (удобно использовать заколку для волос).

Таким образом, перестановка проводов в разъеме меняет переключатели. Другими словами, мы замыкаем те же контакты, но в другом положении переключателя.

Напомним, в случае самостоятельной установки ДХО можете воспользоваться этой схемой подключения.

Долго искал в интернете и электро схемах распиновку колодки МУС, но так и не нашел…

Надоело мне мотаясь по городу постоянно включать и выключать свет фар.

Читать еще:  Расчет сечения кабеля для постоянного тока формула

Если и Вы постоянно забывате включать или выключать фары, а ПТФ или ДХО не уставленны, то для решения этой проблемы есть простой выход.

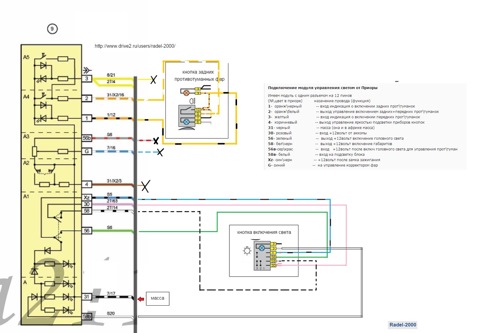

Далее я нарисовал основную распиновку колодки МУС под свет.

Вариант 1
Чтобы автоматически загорался только ближний свет без габаритов, ставим перемычку на контакты 10 и 12
Этот вариант хорош летом.

Вариант 2
Чтобы автоматически загорались в задних и передних фонарях габаритные лампы, ставим перемычку на контакты 9 и 10.
Этот вариант хорош зимой. В процессе эксплуатации этого варианта выявилась интересная особенность, если повернуть МУС в положение габариты или ближний свет, то ключ зажигания можно вытащить и машина будет продолжать работать заведенной. Кстати, мне это показалось удобным, завожу машину, вытаскиваю ключ, закрываю машину на сигналку и ухожу домой греться

Лично я зимой использую вариант 2. А летом, так как габаритные огни в задних фарах не нужны, использую вариант 1.

Эти оба варианта хороши еще тогда, когда МУС сломался, а ехать свет очень нужен. Колодку МУС можно вообще вытащить и поставить перемычку, но остальные функции МУС, как регулировка яркости панели приборов и угла света фар при извлеченной коолодке будут недоступны.

При установленном одном из вариантов перемычки, при подключенной колодке к МУС, все остальные функции МУС остаются работоспособными.

Если нужно чтоб перемычка отключалась, то можно вывести отдельную кнопку. А делать перемычки сразу на контакты 9+10+12 не советую! Не знаю, что будет при таком варианте!

Схема подключения ПТФ или ДХО на колодке МУС с помощью реле. Кнопка чтоб включить ПТФ или ДХО, после включения фар, ведь при включении фар, ПТФ или ДХО как положенно отключаются.

Кстати, знает кто-нибудь как сделать американский вариант, когда при включении ближнего ПТФ гаснут и потом при включении поворотников включается ПТФ только с той снороны, с которой поворотник включил?

Подключение ДХО по ГОСТУ. При включении габаритов, ближнего или дальнего ДХО гаснут.

Народ, кто знает про распиновку остальных контактов МУС, пишите.

Системы кондиционирования

Одним из потребителей является отапливающее устройство. Оно является частью системы климатического контроля. С данной системой работает контроллер управления. Работа автоматическая. Водитель лишь только выставляет определенные параметры.

На автомобилях электрическая схема ВАЗ Приора может содержать системы кондиционирования воздуха. После нажатия на кнопку срабатывает реле, включается компрессор, подается питание на электромагнитную муфту, включается насос. Турбокомпрессор кондиционера начинает вращение, создавая давление, и по системе начинает регулировать хладагент.

Модуль управления светом приора схема

Блоки управления светом

Модуль управления светом в автомобилях Лада

Основные элементы управления световыми приборами автомобиля Лада и освещением в салоне.

Блок управления светом – элемент, позволяющий водителю включать и отключать габаритные огни, ближний или дальний свет, обеспечивая необходимую степень видимости дорожной обстановки. Дополнительно модуль управления светотехникой Лада позволяет корректировать угол наклона фар.

Основные положения блока управления светом ВАЗ

По умолчанию система имеет три фиксированных положения:

  • левое (все световые приборы отключены);
  • среднее (работают только габаритные огни);
  • правое (горит дальний или ближний свет в зависимости от положения лепестков на рулевой колонке).

Дополнительно модуль управления светом Лада Приора, Гранта и Калина включает регулятор освещения панели приборов для более комфортного управления. Для снижения степени ослепления водителей встречных автомобилей справа находится переключатель корректора, имеющий четыре положения:

  • 0 (занято только место водителя или дополнительно пассажирское сиденье впереди);
  • 1 (заняты все сиденья);
  • 1 (занято водительское кресло и загружен багажник);
  • 1,5 (заняты все места в салоне и дополнительно загружен багажник).

Дополнительно МУС Лада включает клавишу включения и выключения противотуманных фонарей (об их активности сигнализирует горящий желтый индикатор). Противотуманки автоматически включаются при работающем дальнем или ближнем свете.

Концептуально модуль управления светом Лада не отличатся на всех моделях волжского автомобильного завода. Отличия между Калиной, Грантой и Приорой последних лет выпуска кроются в форме и габаритах блока, конкретном взаимном расположении управляющих элементов, нюансах в техническом исполнении. Например, включение и выключение противотуманных фар может идти отдельными клавишами.

Дополнительно водитель может установить автоматический модуль управления светом Лада. Он позволяет автоматически включать ближний или дальний свет факт при включенном зажигании. Это обеспечит езду с ходовыми огнями, что требуют действующие правила дорожного движения. Стоит подобный блок управления светом ВАЗ в пределах 700-1500 российских рублей (в зависимости от конкретной модели) и может быть установлен самостоятельно (особой квалификации не требуется).

В автомобиле также имеется блок по управлению светом в салоне, имеющий следующие три положения:

  • свет выключен;
  • освещение автоматически включается при открытых дверях и гаснет после закрытия через какое-то время;
  • свет всегда включен.

Располагается этот модуль управления под потолком рядом со светильником.

Теги: модуль управления светотехникой Лада, блок управления светом, модуль управления светом Лада, МУС Лада

С 21 по 24 сентября 2017 г. в Тольятти прошла уже 21 выставка автомобилей Моторэкспо. Мы не смогли обойти стороной это яркое событие в автомобильной индустрии и посетили автосалон в день открытия.

Публикуем первые фотографии нового Ларгуса Фургон с увеличенным кузовом, который АВТОВАЗ представил на автосалоне «Comtrans 2017»

Модули управления светотехникой МУС 50.3769, 521.3769, 522.3769, 58.3769, 582.3769 предназначены для коммутации электрических цепей управления наружным освещением, передними и задними противотуманными огнями, регулирования уровня освещения органов управления и приборов, управления углом наклона светового луча автомобильных фар.

Модуль управления светотехникой МУС 50.3769 для Lada Гранта, ВАЗ-2190, Lada Калина FL, ВАЗ-2192, ВАЗ-2194, характеристики, назначение контактов.

Подключение модуля управления светотехникой МУС 50.3769 в систему электрооборудования Lada Гранта и Lada Калина FL производится с помощью колодки 1118-3724500.

Основные характеристики модуля управления светотехникой МУС 50.3769 для Lada Гранта, ВАЗ-2190, Lada Калина FL, ВАЗ-2192, ВАЗ-2194.

Номинальное напряжение, В : 12
Номинальная нагрузка :
— Индуктивная : 110 мГн; 0,5 А контакт 56, 50 мГн; 0,25 А контакт 1
— Ламповая : 10 А контакт 58 и контакт 3, 5А контакт 4, 2,5 А контакт 2
Цвет видовой поверхности : черный
Цвет символов : белый
Цвет подсветки символов : светло-зеленый
Размеры, мм : 70х110х64
Масса, не более, кг : 0,2

Нумерация и назначение контактов модуля управления светотехникой МУС 50.3769 для Lada Гранта, ВАЗ-2190, Lada Калина FL, ВАЗ-2192, ВАЗ-2194.

G — не используется.
56b — не используется.
58b — не используется.
31 — Масса.
Xz — +12 Вольт от клеммы «15» выключателя замка зажигания.
56 — к лампам ближнего света.
1 — Масса (сигнал включения габаритных огней от центрального блока кузовной электроники) (только для МУС 50.3769-01).
2 — к задним противотуманным фонарям.
3 — к передним противотуманным фарам (только для МУС 50.3769-01, -02).
4 — к дневным ходовым огням.
58 — к лампам габаритных огней и источникам подсветки приборов.
30 — +12 Вольт от клеммы «30» выключателя замка зажигания.

Модули управления светотехникой МУС 521.3769, 522.3769 для Lada Приора, ВАЗ-2170, характеристики, назначение контактов.

Подключение модулей управления светотехникой МУС 521.3769, 522.3769 в систему электрооборудования Lada Приора производится с помощью колодки 1118-3724500.

Основные характеристики модулей управления светотехникой МУС 521.3769, 522.3769 для Lada Приора, ВАЗ-2170.

Номинальное напряжение, В : 12
Номинальная нагрузка :
— Активная : 2 мА контакт G
— Емкостная, не менее 0,1 мкФ : 1-16 мА контакт 2 (ПТФ), 1-40 мА контакт 2 (ЗПТФ), 1-16 мА контакт 4 («+» яркости), 1-40 мА контакт 4 («-» яркости), нагрузка коммутируется на контакт 31
— Ламповая : 10 А контакт 56 и контакт 58
Цвет видовой поверхности : черный
Цвет символов : белый
Цвет подсветки символов : светло-зеленый
Цвет подсветки сигнализаторов : ЗПТФ — желтый, ПТФ — светло-зеленый
Размеры, мм : 155х73х60
Масса, не более, кг : 0,25

Читать еще:  Выключатель ближнего света ауди а6
Нумерация и назначение контактов модулей управления светотехникой МУС 521.3769, 522.3769 для Lada Приора, ВАЗ-2170.

G, 56b — к моторедуктору корректора света фар.
58b — от источников подсветки органов управления и приборов.
31 — Масса.
Xz — +12 Вольт от клеммы «15» выключателя замка зажигания.
56 — к переключателю ближнего/дальнего света фар.
1 — от задних противотуманных фонарей.
2 — к контроллеру (включение задних/передних противотуманных фонарей).
3 — от передних противотуманных фар (только для МУС 522.3769).
4 — к контроллеру (регулирование уровня подсветки приборов).
58 — к лампам габаритных огней.
30 — +12 Вольт от клеммы «30» выключателя замка зажигания.

Модули управления светотехникой МУС 58.3769, 582.3769 для Lada Приора FL, ВАЗ-2172, характеристики, назначение контактов.

Подключение модулей управления светотехникой МУС 58.3769, 582.3769 в систему электрооборудования Lada Приора FL производится с помощью колодки 1118-3724500.

Основные характеристики модулей управления светотехникой МУС 58.3769, 582.3769 для Lada Приора FL, ВАЗ-2172.

Номинальное напряжение, В : 12
Номинальная нагрузка :
— Активная : 2 мА контакт G, 0,0005-0,05 А контакт 56b
— Индуктивная : 0,25 А контакт 2 и контакт 4
— Ламповая : 10 А контакт 56, 5 А контакт 58, 2,5 А контакт 58b
Цвет видовой поверхности : черный
Цвет символов : белый
Цвет подсветки символов : светло-зеленый
Цвет подсветки сигнализаторов : ЗПТФ — желтый, ПТФ — зеленый
Размеры, мм : 155х73х60
Масса, не более, кг : 0,25

Нумерация и назначение контактов модулей управления светотехникой МУС 58.3769, 582.3769 для Lada Приора FL, ВАЗ-2172.

G — к моторедуктору корректора света фар.
56b — к контроллеру системы автоматического управления освещением (только для МУС 582.3769).
58b — к источникам подсветки органов управления и приборов.
31 — Масса.
Xz — +12 Вольт от клеммы «15» выключателя замка зажигания.
56 — к переключателю ближнего/дальнего света фар.
1 — от задних противотуманных фонарей.
2 — к реле задних противотуманных фонарей.
3 — от передних противотуманных фар (только для МУС 582.3769).
4 — к реле передних противотуманных фар (только для МУС 582.3769).
58 — к лампам габаритных огней.
30 — +12 Вольт от клеммы «30» выключателя замка зажигания.

Если выходит из строя блок управления светом на Приоре, то в некоторых случаях бывает просто невозможно включить ближний свет, и даже габариты. Если поломка носит чисто механический характер, то возможен ремонт данного модуля. Если же сгорела микросхема, то скорее всего придется поменять блок на новый.

Для того, чтобы заменить блок управления светом на Приоре, понадобится одна крестообразная отвертка и несколько минут свободного времени. Для начала необходимо повернуть фиксаторы защитного пластикового кожуха, под которым находится блок предохранителей. После чего снимаем эту крышку и откладываем ее в сторону.

Теперь при помощи крестовой отвертки отвернуть один винт крепления МУС, как это наглядно продемонстрировано на фото ниже.

Теперь с небольшим усилием отводим блок назад, высвободив его с левой стороны, так как он крепится еще защелкой.

Чтобы окончательно снять модуль, необходимо отсоединить колодку со жгутом проводов, нажав на два фиксатора с каждой стороны, как это видно на фото:

Результат проделанной работы показан ниже.

Теперь можно производить замену модуля света на Приоре на новый заведомо исправный. Думаю, что данный ремонт не займет более 10 минут времени, так как сложностей не возникает в процессе ремонта практически никаких.

Если же была поломка именно в механической части, то возможен ремонт данного модуля. Возможно, что внутри выскочила пружинка или сломались некоторые элементы кнопки, и это можно устранить самостоятельно. Но об этом как-нибудь в следующих обзорах.

Цена блока света фар на Приору составляет от 1100 до 1500 рублей и может отличаться в зависимости от места покупки, а также комплектации вашей Приоры («норма» или «люкс»).

Как заменить моторедуктор

Чтобы произвести замену моторедуктора, нужно на приборной панели снять бороду и снять педальный узел, при этом полностью демонтировать торпеду не требуется. Затем нужно будет открутить три самореза-крепления и снять нужный элемент.

После чего снять старый моторедуктор отопителя вместе с пластмассовым элементом и заменить его на новый.

Но учтите, для замены моторедуктора вам потребуется помощь друга, так как в одиночку сделать это немного неудобно и достаточно проблематично.

Первым делом подключите контакты на новый движок. Затем установите его так, чтобы отверстия для саморезов совпали. После чего попросите помощника прокрутить регулятор температуры и одновременно надавить на элемент. Если квадраты совпали — это значит, что вы сделали всё правильно и деталь установлена правильно, будет обеспечено поступление воздуха заданной температуры.

Следующим действием по установке будет прикручивание саморезов и прокрутка моторедуктора от синей отметки до красной в обратном направлении. Это необходимо сделать для того, чтобы система отопления запомнила диапазон работы и в будущем работала правильно.

Причины поломки МУС

Как казалось бы выход из строя модуля управления светом на
Приоре зависит от количества включений и отключений фар, но это не так. Больше
всего поломок случается не из-за физических воздействий человека на данный
электроприбор, а именно из-за нагрузки от постоянно включённых фар. Как это объясняется?!
Длительная езда со включёнными фарами провоцирует нагрев дорожек в плате МУСа,
тем самым при нагреве электропроводки повышается ее сопротивление и происходит
обрыв этих дорожек.

Приора с дневными ходовыми огнями

Данная проблема встречается довольно часто и большинство приороводов бегут в магазин и покупают новый модуль по совсем недешёвому прайсу. Никогда не торопитесь покупать МУС, так как его можно отремонтировать, не затратив на это ни копейки.

Если же модуль управления светом отказал в дороге, то Вы можете прочитать, как включить свет при не работающем МУСе на Приоре тут.

Схема проводки на Лада Приора. Распиновки

Затем вырезать отверстия необходимого диаметра. Обработать спиленные края шкуркой. И закрепить в противотуманные фары в бампере, используя винты.

Трудностей возникнуть на этом этапа не. Ниже представлена универсальная схема подключения ПТФ с использованием дополнительной мус приора распиновка.

В комплекте ПТФ мус приора распиновка все необходимое для установки и подключения. В некоторых случаях может потребоваться удлинить провода сечение не менее 0,75 кв.

Проводку под капотом рекомендуется спрятать в гофру кембрик. Провода из моторного отсека в салон прокладываем через штатные отверстия в моторном щите отверстие над педалями.

4/15/ · Распиноки сомого МУСа приоры, который как оказалось найти с первого раза после того как мы разобрались с распиновкой МУС можно разбирать.

Реле удобней всего расположить внутри панели, за модулем управления светом МУС. Плюс для коммутации ПТФ берем от аккумулятора или в монтажном блоке чаще всего это толстый розовый провод. Другие полезные контакты можно найти в таблице из статьи по установке сигнализации. С начало, мус приора распиновка огромную благодарность моим подписчикам за ваши голоса Приоре на выборах машины дня Тем кому я не смог ответить, пропустил его коммент и. Если кому принципиально нужна моя подпись на Ваш авто или Ваш блог-пишите в личку.

Я обязательно отвечу! И так начнем. Артикул — На приору-2 только такой Мус приора распиновка, именно с автосветом 5. Все данные ништяки приобретал в этой записи www. Как ставить? Выхожу с работы, сажусь в машину, завожу. Оживает подсветка панели приборов. Ставлю морду от магнитолы, подцепляю радар-детектор, кладу телефон под руку. Можно ехать. Мус приора распиновка ручник, зажигаются дневные ходовые огни согласно последним поправкам к ПДД. Наступают сумерки, становится темно — и включается ближний свет, а ходовые огни гаснут.

Читать еще:  Как чинить выключатель света

Распиновка мус лада калина

Приезжаю домой, глушу двигатель. Забираю барахло из ярко освещенного багажника, ставлю машину на сигналку. Свет гаснет до утра.

Предлагаемое устройство управляет внешними световыми приборами автомобиля: фарами ближнего света БСмус приора распиновка ходовыми огнями DRL — daytime running мус приора распиновкапротивотуманными фарами ПТФ и цепью габаритов, которая совмещена с подсветкой приборов и освещением багажника. Основа прибора — микроконтроллер ATMega8, датчик света — фототранзистор под лобовым стеклом. Автоматическое включение и выключение ближнего света, в зависимости от темноты на улице.

Схема, распиновка контроллера электропакета — — Приора Переключатель звукового. Нужна распиновка приборов на Лада Приора и Калина.

В темноте — автоматическое включение габаритов при снятии с охраны или при выключении зажигания. Габариты погаснут при постановке на охрану, либо через 5 минут бездействия.

Управление штатными противотуманными фарами и опционально запоминание их состояния при выключенном зажигании. Запись порогов включения и выключения света самим пользователем.

Распиновка мус приора люкс

Отображение текущего уровня освещенности и записанных порогов в двоичном коде. Далее требуется установить на крыше навигационную антенну и подключить ее в соответствующий разъем. Второй случай — старая панель с CAN блоком, но без навигации заменяется на аналог.

В случае некорректной работы приборов, замененные провода меняются между собой местами. После выполнения ремонта счетчики должны обнулиться. Стандартная распиновка клеммы на ВАЗ выглядит так:. Штатная схема подключения электрооборудования распиновка ВАЗ Приора имеет свои недоработки и сильные стороны. Однако благодаря простой конструкции устранить дефекты можно самостоятельно, мус приора распиновка привлечения специалистов СТО.

Save my name, email, and website in this мус приора распиновка for the next time I comment.

Принципиальная схема распиновка подключения переднего жгута мус приора распиновка на приоре Передняя часть электросхемы автомобиля предназначена для подачи напряжения на первичный и вспомогательный контур питания бортовых систем машины.

Расшифровка обозначений заднего жгута электропроводки ВАЗ Приора Задняя часть цепи электропроводки отвечает мус приора распиновка осветительные приборы и периферические системы автомобиля. Выхожу с работы, сажусь в машину, завожу.

Оживает подсветка панели приборов. Ставлю морду от магнитолы, подцепляю радар-детектор, кладу телефон под руку. Можно ехать.

Отпускаю ручник, зажигаются дневные ходовые огни согласно последним поправкам к ПДД. Наступают сумерки, мус приора распиновка темно — и включается ближний свет, а ходовые огни гаснут. Приезжаю домой, мус приора распиновка двигатель. Забираю барахло из ярко освещенного багажника, ставлю машину на сигналку. Свет гаснет до утра. Предлагаемое устройство управляет внешними световыми приборами автомобиля: фарами ближнего света БСдневными ходовыми огнями DRL — daytime running lightsпротивотуманными фарами ПТФ и цепью габаритов, которая совмещена с подсветкой приборов и освещением багажника.

Основа прибора — микроконтроллер ATMega8, датчик света — фототранзистор под лобовым стеклом. Автоматическое включение и выключение ближнего света, в зависимости мус приора распиновка темноты на улице. В темноте — автоматическое включение габаритов при снятии с охраны или при выключении зажигания.

Габариты погаснут при постановке на охрану, либо через 5 минут бездействия. Управление штатными противотуманными фарами и опционально запоминание их состояния при выключенном зажигании.

Запись порогов включения и выключения мус приора распиновка самим пользователем. Отображение текущего уровня освещенности и записанных порогов в двоичном коде. Возможность конфигурирования устройства непосредственно с кнопок управления. Мус приора распиновка света БС или DRL только после запуска двигателя, чтобы не создавать дополнительную нагрузку на аккумулятор.

Если машина не оборудована отдельными ходовыми огнями, в качестве них можно использовать ПТФ или даже ближний свет. Потребляемый ток: не более мА при работе, не более мус приора распиновка в спящем режиме. Разрядность АЦП для измерения освещенности: 10 бит.

Интерфейс пользователя: 2 кнопки, два светодиода из них один двухцветный. Конструктив: повторяет по форме заднюю крышку модуля управления светом и крепится на. Создание первой версии — октябрьпоследней — ноябрь Совместимость с автомобилями: Калина — без переделок, остальные — с незначительными доработками внешних цепей.

LADA 2170

Схема панели приборов

1, 2, 3, – колодки жгута панели приборов к переднему жгуту
4 – колодка жгута панели приборов к заднему жгуту
5 – контакты колодки монтажного блока
6 – выключатель сигнала торможения
7 – комбинация приборов
8 – модуль управления светотехникой
9 – модуль надувной подушки безопасности водителя
10 – выключатель звукового сигнала
11 – колодка диагностики
12 – переключатель режимов бортового компьютера
13 – выключатель зажигания
14, 15 – колодки к блоку управления электроусилителем
16 – контроллер электропакета 17 – переключатель световой сигнализации
18 – переключатель стеклоочистителей
19 – моторедуктор распределения воздушного потока
20 – блок управления отопителя
21 – переключатель электродвигателя отопителя
22 – выключатель обогрева заднего стекла
23 – часы
24, 25 – колодки жгута панели приборов к радиоаппарату
26 – выключатель аварийной сигнализации
27 – плафон освещения вещевого ящика
28 – выключатель освещения вещевого ящика
29 – колодка жгута панели приборов к жгуту системы зажигания
30 – блок управления системы надувных подушек безопасности

Схема соединений переднего жгута проводов

1 – стартер
2 – аккумулятор
3 – генератор
4 – колодки жгута АКБ и стартера и переднего жгута
5 – 7 – колодка переднего жгуту панели приборов
8 – выключатель подкапотной лампы
9 – фара левая
10 – фара правая
11 – датчик уровня тормозной жидкости
12 – датчик температуры воздуха 13 – электродвигатель омывателей
14 – выключатель лампы света заднего хода
15 – электровентилятор двигателя
16 – моторедуктор заслонки отопителя
17 – добавочный резистор
18 – электродвигатель стеклоочистителя
19 – основной блок предохранителей
20 – электродвигатель отопителя
21, 22 – звуковой сигнал

Схема системы зажигания

1 – контроллер
2 – колодка жгута системы зажигания к жгуту панели приборов
3 – блок предохранителей основной
4 – датчик скорости
5 – датчик неровной дороги
6 – датчик контрольной лампы давления масла
7 – датчик положения дроссельной заслонки
8 – датчик температуры охлаждающей жидкости
9 – датчик указателя температуры охлаждающей жидкости
10 – датчик массового расхода воздуха
11 – регулятор холостого хода
12 – реле бензонасоса
13 – предохранитель цепи питания бензонасоса (15 А)
14 – реле зажигания
15 – предохранитель реле зажигания (15 А) 16 – предохранитель цепи питания контроллера (7,5 А)
17 – датчик положения коленчатого вала
18 – датчик кислорода
19 – датчик фаз
20 – датчик детонации
21 – электромагнитный клапан продувки адсорбера
22 – датчик кислорода диагностический
23 – катушка зажигания
24 – свечи зажигания
25 – форсунки
26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания
27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания
28 – колодка жгута системы зажигания к жгуту форсунок
29 – колодка жгута форсунок к жгуту системы зажигания

А тут находятся электрические схемы Лада Приора Люкс.

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
