Размеры выреза стекла под розетку

Основные размеры необходимые для изготовления фартука ( M1 ширина и K1 высота):

— Ширина стены L1 и L2. Рис 1. При отсутствии установленного кухонного гарнитура L1 считается ширина стены на высоте 900 мм от пола H1.

— Высота H2 между столешницей и навесными шкафами. Рис 1. При отсутствии установленного гарнитура высота определяется произвольно. Стандартная высота между навесными шкафами и столешницей 560 или 600 мм. В таком случае сначала монтируется рабочий стол 1, потом стеклянный фартук 2, после монтируются навесные шкафы 3.

— Если вы желаете спрятать стеклодержатели за кухонный гарнитур, необходимо увеличить размер фартука: H1 станет на 100 мм меньше, H2 на 200 мм больше. Сначала необходимо будет монтировать фартук 1 и только потом кухонный гарнитур 2, 3. Рис 2.

— Обязателен замер угла наклона боковых стен к полу и угла сопряжения стен в месте стыковки угловых панелей. Рис 1, 2.

Рис 1. Рис 2.

Определение размера выреза под розетки ( A высота и B ширина) Рис 3.

— Размеры закладных коробок под розетки – внешние габариты. Рис 3. ( C1 и D1).

Размер выреза (прерывистая линия) должен быть не более ширины и высоты Лицевой накладки – 8 мм
и не менее ширины и высоты Закладной коробки + 2 мм.

Рис 3.

— Описание характера стены и углов, на которых возможно сочленение панелей

— Расстояние от центра розеток, отверстий под релинги и прочие технологических отверстий до края поверхности. По высоте и по ширине. Рис 4.

Рис 4.

При отсутствии установленного гарнитура производится замер от пола. Рекомендуем снимать все размеры от одной точки. Для Угловых панелей рекомендуемая точка – нижняя точка углового сочленения. Если гарнитур уже установлен, и длина поверхности по навесным шкафам меньше чем по рабочим столам, то замеры производятся от наименьшей длины.

При отсутствии установленного гарнитура обязательно необходимо рассчитать высоту от пола до верхней плоскости столешницы – необходимо для точного определения расстояния от центра розетки до нижней кромки стеновой панели.

Резка зеркала производится 2 способами алмазным или роликовым стеклорезом:

Алмазный инструмент в наибольшей степени является профессиональным, так как работа с таким инструментом требует определенных навыков. Здесь очень важен угол наклона алмаза инструмента и сила нажатия. Алмазным стеклорезом ни в коем случае нельзя резать мокрое или грязное зеркало и даже производить надрез по одному и тому же месту дважды.
Роликовый стеклорез очень прост в обращении. Поверхность смачивают скипидаром для более точной резки поверхности. Новые модели роликовых стеклорезов сразу оснащены системой, которая автоматически подает скипидар или масла на поверхность зеркала в процессе резки. Для фигурной резки зеркало применяется циркульный инструмент, который позволяет вырезать окружности различного диаметра.

Если резка производилась правильно и качественно, то на зеркале останется тонкий и прозрачный след, часть отрезанного зеркала отделяется просто и легко.

Если инструмент был не исправен, стеклорез может оставить след, жирную белую линию.

В таком случае необходимо постучать головкой стеклореза по линии реза с обратной стороны, после чего откусить обломки зеркала плоскогубцами.

Пользуясь ручной резкой, можно создать зеркальные изделия самых невероятных форм, которые станут украшением для любого интерьера.

Порядок действий

1. Подготовка.

Для начала Вы должны определить, как будет крепиться стекло (на клей или на крепежи), на каких стенах будут монтироваться стеклянные панели, где удобно расположить розетки и рейлинги. Небольшие кухонные фартуки могут состоять из одного стекла, но обычно скинали состоят из нескольких элементов. Определите, на какие части будет целесообразно разделить Ваш будущий кухонный фартук. (См. рис. 1) Если есть углы — заранее определите последовательность стыковки элементов фартука.

Приготовьте инструмент. Вам потребуется рулетка, отвес или большой угольник, карандаш и бумага. Замер удобнее проводить вдвоем.

2. Замер

В первую очередь сделайте схематичный рисунок вашего фартука. (См. рис. 2).

Размеры снимаются по плоскости стены. Для начала измерьте длину столешницы. Столешница будет горизонтальной привязкой фартука. Измеряйте высоту стекла от столешницы до нижнего края навесного шкафчика. Пользуйтесь угольником или отвесом.

Если вы планируете декоративный плинтус – снимайте замеры таким образом, чтобы стекло заходило за плинтус. Если стекло фартука опирается на столешницу вам будет легче его монтировать.

Проверьте размеры несколько раз. Посчитайте, совпадает ли сумма размеров стеклянных панелей с общим горизонтальным размером фартука, на одинаковом ли уровне висят шкафчики. Подпишите размеры стекла на чертеже (См. рис. 3).

При записи габаритных размеров стеклянных фрагментов учитывайте поправку на толщину стекла в угловом соединении. Ранее Вы уже определили порядок установки. Стандартная толщина стекла для кухонного фартука – 6 мм. Во внешних углах необходимо прибавить 6 мм с стеклу, которое закрывает угол, во внутренних необходимо уменьшить на 6 мм стекло, которое ставится сверху (во вторую очередь).

3. Розетки

Диаметр розетки делается незначительно больше размера стакана, но не больше декоративной накладки. Лучше приобрести розетки заранее. Если они уже установлены – вам нужно будет вынести их вперед на толщину стекла. Для каждого отверстия под блок розеток необходимо снять четыре размера. Высота и ширина отверстия под розетку и расстояние от края розетки до края стекла по вертикали и по горизонтали. При изготовлении вырезов под розетки, по умолчанию делается скругление угла розетки радиусом 10 мм. Для отдельно стоящей розетки достаточно указать радиус круга и расстояние от центра круга до краев стекла.

4. Отверстия

Отверстия для монтажа стекла делаются из расчета 4 отверстия на квадратный метр. Обычно диаметр отверстия – 8 мм, расстояние от отверстия до края стекла 50 или 40 мм.

При замере отверстий под рейлинги пишется расстояние от краев стекла до центра отверстия. Диаметр отверстия можно посмотреть на инструкции по монтажу рейлинга, или измерить самостоятельно. Чаще всего делают все отверстия одного диаметра — 8 или 10 мм. Если у вас запланировано отдельное стекло под вытяжку – тщательно замеряйте его место расположения. В обычных случаях, для того, чтобы изготовить стекло, достаточно следующих данных. (см. рис. 4). Внимательно, несколько раз проверяйте все размеры. Каленое стекло не режется и не сверлится.

Вам не нужно чертить чертеж начисто, достаточно нарисовать понятную схему с размерами и отправить ее нам. Готовый чертеж будет отправлен вам на проверку и согласование.

5. Монтаж

Демонтируйте розетки. Распакуйте панели и проверьте соответствие размеров и рисунка. Приложите первую панель к стене и карандашом обозначьте места будущих отверстий под крепеж. Начинайте разметку с угловой панели. При помощи дрели или перфоратора сделайте отверстия в стене и вставьте в них дюбеля. Закрутите шуруп с несущей втулкой и аккуратно наденьте стекло на оси ножки крепежа. Не отпуская стекло зафиксируйте его с помощью декоративных заглушек. Также смонтируйте остальные стекла. В конце выровняйте все детали в одной плоскости закрутив головки крепежа до правильного положения стеклянных панелей.

Читать еще: Самодельными вилок для розеток

Документы и инструкции

Цветовое пространство макета: RGB | CMYK

Попадание в цвет не гарантируется по причине отличия отображения макета на мониторе клиента и мониторе на производстве, необходима цветопроба.

Разрешение изображения: 150-200 dpi

Разрешение более 200dpi бесполезно, и не повлияет на результат.

Размер изображения:

Изображения должны быть вырезаны в размер. Если стекло имеет размер 1310х605мм, то рамер должен соответствовать детали.

Принимаемые форматы:

— .tif или .jpg для расстровых изображений;
— .ai, .eps, .pdf, .cdr для векторной графики.

Векторные форматы:

— Прозрачность и прочие эффекты должны быть переведены в растр (bitmap 150-200 dpi);
— Размер страницы должен совпадать с размером фартука + запас изображения по краям 1 см;
— Все векторыные объекты и шрифты должны быть переведены в кривые (curves). — Версии программ: Corel Draw X6 и ниже, Adobe Illustrator CS5.1 и ниже.

*Воздержитесь от использование протяженных, одноцветных градиентов.

Порядок крепежа панели с использованием держателя, поставляемого в комплекте:

1. Удостоверьтесь, что поверхность выровнена и не имеет острых выступающих элементов, которые могут повредить нанесенное изображение. При наличии таких дефектов стены – устраните их. Кривизна и гладкие неровности стены, не приводящие к значительному прогибу панели, допускаются.

2. Проверьте соответствие длины заказанного изделия размерам проема или поверхности, на которую будет установлено изделие.

3. При наличии угловой стыковки изделий убедитесь в вертикальности стен для обеспечения равномерного зазора в угловом соединении между стеклами.

4. Проверьте соответствие комплектность поставляемого крепежа спецификации изделия.

5. При наличии электрических розеток, выключателей и прочих элементов – снимите с них декоративную накладку в случае, если эти элементы будут крепиться поверх установленной стеклянной панели. Внимание: Данную работу объязательно должен выполнять сертифицированный электрик.

6. Приложите изделие к поверхности, на которую будет осуществлен монтаж. При этом не допускается скольжение изделия по поверхности. Разметьте все отверстия.

7. Уберите панель и просверлите отверстия диаметром, соответствующим назначению. Для держателя, поставляемого в комплекте, необходимо отверстие диаметром 6 мм.

8. Вставьте в отверстие для крепежа универсальный дюбель (4) и закладные элементы для прочих отверстий.

9. Приставьте к стене панель с удаленной транспортировочной пленкой

10. Вставьте в крепежные отверстия ответную резьбовую часть с пластиковым уплотнителем (2).

11. Закрепите ответную часть к стене, используя крепежный шуруп.

12. Не отпуская панель, закрепите декоративные заглушки (1), которые окончательно зафиксируют панель.

13. Закрепите снятые ранее накладки на розетки и выключатели.

Прочие особенности монтажа:

— При креплении на стену из гипсокартона обязательно использование входящей в комплект опорной шайбы, при крепеже на поверхности из бетона или кирпича и т.п. – на усмотрение монтажника;

— При необходимости закрепить на панели дополнительные релинги: разметьте, просверлите отверстия и вставьте в них закладной крепежный элемент вместе с основными крепежными отверстиями до установки изделия на стену;

— При необходимости расположения за изделием подсветки, рекомендуемое расстояние до источника света – не менее 70 мм;

— При одновременной установке кухни и стеновой панели, рекомендуем следующий порядок монтажа: сначала устанавливается нижняя часть гарнитура (если панель заводится за нижнюю часть панели, то сначала монтируем панель), затем панель, после панели монтируется верхняя часть;

— При попадании стыка панели в зону мойки, рекомендуем после монтажа промазать стык панелей бесцветным силиконовым герметиком;

— При затяжке крепежных шурупов не рекомендуем применять чрезмерное усилие затяжки, так как дюбель пластиковый;

— При наличии углового сочленения сначала устанавливается панель, которая соприкасается со смежной панелью плоскостью, а затем устанавливается та, что соприкасается торцом. Рекомендуем делать меньшей по размеру панель, соприкасающуюся со смежной торцом.

Не допускается:

— Установка панелей ближе 50 мм от газовой или электрической поверхности;

— Механические повреждения панели в процессе установки;

— Перетяжка крепежных элементов панели;

— Установка панели на неровную поверхность;

— Установки панели с перекосом и использование не всех крепежных элементов;

— Установка дополнительных релингов с прогибом плоскости панели;

— Демонтаж и перемещение панели по поверхности без демонтажа всех крепежных элементов;

— Перемещение и выравнивание панели по поверхности;

— Установка крепежных элементов под углом, отличным от 90 градусов, к крепежной поверхности;

— Установка на торец панели навесных шкафов;

— Соприкосновение с панелью сторонних металлических предметов и непредусмотренной крепежной фурнитуры;

— «временное» крепление панели на менее чем 75% крепежных элементов;

— Соприкосновение панели, установленной в профиле, с металлическими винтами, крепящими профиль к поверхности стены;

— Установка панели в профиль без уплотнителя;

— При установке панели в профиль, использование основы из ЛДСП или МДФ меньшего, нежели сама панель, размера;

— Использовать профиль или крепежную фурнитуру, не предназначенную для установки соответствующих стеновых панелей.

Памятка для заказа и монтажа стеклянного фартука для кухонь

Если Вы заказываете стеклянный фартук для кухни и собираетесь использовать для крепления фартука к стене не стандартные крепления, то ВАМ нужно учесть следующее: 1. диаметр отверстия в фартуке должен быть больше на 2-3 мм диаметра шурупа, выбранного для крепления фартука к стене; 2. отверстия на фартуке следует располагать симметрично на расстоянии от края 40-50 мм; 3. для площади фартука ?1м2 необходимо минимум 2 пары креплений (сверху и снизу). При площади фартука более 1 м2 необходимо добавить по одной паре креплений на каждые 0,5 м2. Если Вы производите монтаж фартуков для кухни самостоятельно, то Вам следует помнить, что детали из стекла больше всего «бояться»: 1. торцевых ударов; 2. напряжения на растягивание, которое может возникнуть из-за несоответствия расположения отверстий в панели и в стене, к которой крепится панель; 3. прямого соприкосновения (контакта) элементов металлического крепления со стеклом. Поэтому между шурупом и внутренней стороной отверстия в панели должна быть установлена прокладка из мягкого материала; 4. напряжения кручения, которое возникает при чрезмерном усилии прижима стеклянной панели к неровным стенам. Поэтому, панель должна висеть на креплениях, а не быть зажатой между креплением и стеной. Примечание: если Вы решили использовать свои крепления и самостоятельно смонтировать фартук для кухни, то наши специалисты могут дать Вам рекомендации по количеству отверстий и виду креплений.

Читать еще: Розетка антенна плюс интернет

НЕ РЕКОМЕНДУЕМ

ЗАПРЕЩАЕТСЯ

1. Для корректного определения размеров фартука важно правильное определение размеров стены между столешницей и навесными шкафами.

Основные размеры необходимые для изготовления фартука ( M1 ширина и K1 высота):

Рис 1. Рис 2.

Определение размера выреза под розетки ( A высота и B ширина) Рис 3.

— Размер лицевой накладки на розетку. Рис 3. ( A1 и B1).

— Размеры закладных коробок под розетки – внешние габариты. Рис 3. ( C1 и D1).

Размер выреза (прерывистая линия) должен быть не более ширины и высоты Лицевой накладки — 8 мм
и не менее ширины и высоты Закладной коробки + 2 мм.
Цифровой индекс после буквы обозначает номер разетки если их несколько.

Рис 3.

— Описание характера стены и углов, на которых возможно сочленение панелей

Рис 4.

2. Технологические особенности и ограничения по изготовлению фартуков из закаленного стекла толщиной 5 мм:

— Минимальный диаметр отверстия на стеновой панели – 8 мм

— минимальный радиус скруглений – 10 мм (Рис.5)

— Минимальное расстояние между краями отверстиями – 10 мм

— Минимальное расстояние от края стекла до края отверстия – 25 мм

— Наружняя кромка стекла по перимитру притупляется 2 мм х 2 мм х 45

— Максимальный размер одного стекла 3000 x 800 мм

— Минимальный размер стекла 210 x 300 мм

— Минимальное соотношение сторон изделия 1:10, например, допустимый размер 2000 x 300 мм, но не 3000 x 200 мм.

3. Основные допуски при определении линейных размеров изделия, угловая стыковка изделия.

При расчете длины и высоты изделия используются чистые размеры стены, при этом используется минимальное значение из группы замера (Рис. 1 и Рис. 5). Например, длина ниши для встраивания по нижнему краю составляет L1 = 2455 мм, по верхнему L2 = 2458 мм. В данном случае для расчета длины берется длина M = 2455 мм.

Для того чтобы стеклянные панели вписались в требуемую нишу, в соответствии с погрешностью измерений и технологическими допусками по обработке стекла необходимо вычитать из чистых линейных размеров поверхности (стены) указанные ниже допуски. Рис. 5:

— Для фартука длиной до 1 метра — длина = M — 1 мм

— Для фартука длиной до 2х метров — длина = M — 2 мм

— Для фартука длиной до 3х метров — длина = M — 3 мм

— Для фартука длиной более 3х метров – длина = M — 5 мм

— По высоте стандартный допуск — K — 2 мм

— Если фартук по высоте отличаются более 3 мм, то допуск составляет минус (2 мм + разница измерения — 3 мм)

— Если фартук прилегает к плоскости, которая конечна, то дополнительный допуск составляет минус 2 мм (Рис. 8)

— При отличии угла стены к полу более 5 градусов дополнительный допуск на длину панели — длина изделия = L — допуск — 1 мм.

Рис 5.

Для угловых панелей дополнительные допуски (Рис. 9):

— для наружной панели «a» — La = La1 — 6 мм — допуск по длине

— для внутренней панели «b» — Lb=Lb1 — 2 мм — допуск по длине

Если панель необходимо завести между шкафами, то ширина L1 выступа составляет минимальное расстояние между шкафами L минус 24 мм. (Рис. 10)

При расчета длин панелей углового фартука необходимо учесть угловую стыковку: -7 мм от длины одной из панелей.

Читать еще: Жабка для зарядки розетка

Рис 6.

КУХОННЫЕ ФАРТУКИ

Одним из наших направлений является производство и монтаж кухонных фартукив из стекла с фотопечатью. Мы имеем огромный опыт и обладаем всем необходимым для производства оборудованием.

Так же мы сотрудничаем с фирмами и предприятиями, которые обеспечивают необходимые для производства материалы и фурнитуру.

Услуги по обработке стекла

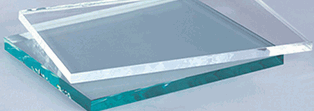

Резка стекла

При производстве любого изделия из листового стекла, прежде всего происходит резка в размер. Резка стекла — самая первая операция, поэтому от её качества зависит весь дальнейший процесс производства.

У нас возможна как прямая, так и криволинейная резка. Мы работаем на высококачественном профессиональном оборудовании, которое обеспечивает высокую точность резов материала толщиной от 4 до 19 миллиметров. Наши возможности позволяют вырезать изделие практически любого размера и формы.

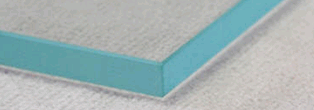

Шлифовка и полировка кромки стекла или зеркала

Следующим важнейшим этапом после резки стекла является обработка кромки полученного изделия. Обычно, кромку облагораживают одним из 3-х способов:

Притупление. Самая примитивный способ, когда с кромки только снимаются острые фаски при помощи абразива. Такая обработка применяется, когда стекло будет использовано в какой-нибудь раме или каркасе, где не будет доступа к торцам. Также, важно знать, что такая обработка не защищает кромку от сколов.

Шлифовка. Более продвинутый способ. В этом случае кромка полностью обрабатывается абразивом до достижения безопасной матовой поверхности. Шлифовка кромки стекла применяется там, где не требуется особенная красота кромки, но требуется её безопасность.

Полировка. Самый продвинутый способ, когда кромка обрабатывается полировальными кругами. Полированная кромка стекла представляет собой абсолютно гладкую поверхность, которая выглядит как плоскость стекла. Такая кромка обеспечивает полную безопасность, защиту от сколов и отличный внешний вид изделия.

В нашей компании мы выполняем все представленные виды обработки кромки, но большинство розничных заказов выполняем с полированной кромкой, особенно, если в дальнейшем стекло будет закаливаться.

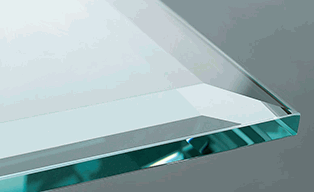

Фацет на зеркале и стекле

В качестве ещё одного вида отделки зеркала или стекла, которая служит в декоративных целях, применяется фацет. Фацет — это снятие фаски с плоскости изделие. В результате на лицевой стороне изделия образуется скос на краю. Чаще всего такой метод применяется при обработке зеркал для их декорирования.

Мы можем изготовить фацет на стекле и зеркале шириной от 5 до 40 мм, как прямолинейный, так и сложной фигурной формы.

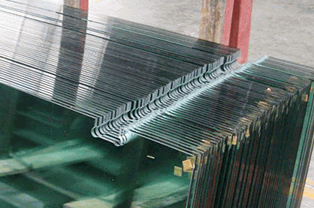

Закалка стекла

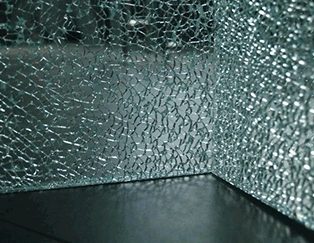

Закалка — одна из важнейших операций при производстве изделий из стекла. Мы рекомендууем закаливать практически все изделия. Особенно это касается изделий, которые испытывают механические или температурные нагрузки, например, двери, душевые перегородки или фартуки.

Закаленное стекло намного прочнее сырого, менее подвержено истиранию и царапинам. Также, закалка обеспечивает устойчивость стекла к перепадам температур.

Если Ваше изделие проходит под закалку по техническим условиям, тогда мы настоятельно рекомендуем закалить его.

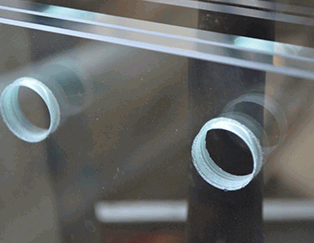

Сверление отверстий в стекле

Очень часто возникает необходимость просверлить отверстие в изделии. Но стекло — сложный материал. Нельзя просто взять дрель и сделать отверстие. Для сверления стекла применяются специальные станки с двусторонним сверлением.

Отверстия в стекле требуются во многих случаев, например, в дверях для установки фурнитуры. Также, очень часто крепеж к стене требует сверления стекла или зеркала.

Наше оборудование позволяет просверлить отверстия диаметром до 100 мм в стекле толщиной от 4 до 19 мм.

Фрезеровка и вырезы в стекле

Большое количество фурнитуры требует наличия в изделии вырезов, часто, очень сложной формы. Также, вырезы могут потребоваться в скинали, для расположения розеток. Сделать вырез в стекле достаточно сложно. Для этого применяются специальные обрабатывающие станки.

В нашей мастерской можно заказать стекло с вырезами и фрезеровками для любых нужд. Цена выреза в стекле зависит от его сложности и положения. Стандартные вырезы, например, под петли стоят дешевле фрезеровок, особенно на углах изделия.

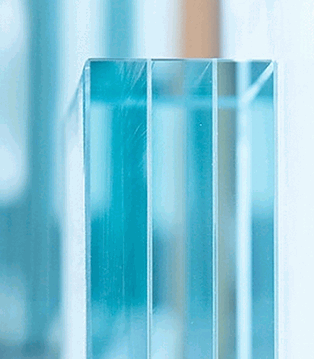

Изготовление (склейка) триплекса

Если обычной прочности стекла недостаточно, у нас можно заказать изделия из триплекса. Мы склеим триплекс из любых стекол по Вашему выбору.

Мы изготавливаем триплекс как для использования внутри помещений, так и для использования в качестве внешнего остекления. Такой триплекс намного меньше подвержен воздействию ультрафиолетовых лучей.

Мы можем изготовить триплекс и из закаленных стекол, что дает намного большую прочность готовому изделию.

В качестве промежуточного материала между стеклами, можно использовать цветную пленку, это придаст триплексу цвет. Также, можно использовать специальную ткань, для получения абсолютно необычного эффекта.

Помимо триплекса из стекла, мы можем склеить триплекс из двух зеркал или зеркала и стекла, а также, из стекол разной толщины и цвета.

Моллирование (гнутьё) стекла

Если требуется получить гнутое изделие из стекла, применяется моллирование.

В зависимости от требований применяется гнутье по радиусу или по форме. Гнутое изделие может быть как закаленным, так и сырым. Всё зависит от того, каким способом оно гнется и в какой печи.

Гунтье по радиусу значительно дешевле, так как стекло гнется под собственным весом и не требует изготовления специальной формы из металла.

Гнутье по форме позволяет получить стекло сложной геометрии, но стоит значительно дороже, так как требует изготовления специальной формы из металла.

Для расчета моллированного изделия из стекла, свяжитесь с нами.

УФ-склейка стекла

В нашей Компании можно заказать сложное изделие из нескольких стекол, склееных между собой при помощи светоотверждаемого клея. Такая склейка очень прочная, стыки получаются не менее прочными, чем само стекло.

При помощи УФ-склейки можно изготавливать стеклянные короба, витрины, шкафчики и т.п.

Также, можно приклеивать к стеклу металлические элементы, например, опорные пятаки для крепежа ножек. Это позволяет делать стеклянную мебель без применения сложных крепежных элементов.

Важно: минимальная толщина стекла для склейки — 8 мм.

Монтаж зеркал в Москве

Наши специалисты осуществляют монтаж зеркал с соблюдением всех требований. Мастера:

выбирают оптимальный способ крепления;
используют только надежные крепежные элементы;
выдают гарантии на проведенные работы.

Отличное оснащение производственных цехов позволяет нам выполнять все виды работ, необходимых для создания эксклюзивных элементов интерьера. У нас можно заказать нанесение пескоструйного рисунка, полировку и матирование, закалку, создание отверстий для розетки. Опытные квалифицированные мастера выполняют работы любого уровня сложности. Для эффектного, оригинального дизайна вы также можете купить зеркальное панно в Москве, создать яркий акцент в интерьере.
