Розеткой ударила током человека

Поражение электрическим током

В 2020 году сложно представить жизнь без электричества. В сегодняшнем современном обществе оно обеспечивает все в нашей жизни. Каждый день мы полагаемся на него на рабочем месте, во время путешествий и, конечно же, дома. Хотя большинство взаимодействий с электричеством происходит без происшествий, поражение электрическим током может произойти в любых условиях, включая промышленные и строительные площадки, производственные предприятия или даже собственный дом.

Когда кто-то пострадал от поражения электрическим током, важно знать, какие меры следует предпринять, чтобы помочь пострадавшему. К тому же, нужно знать о потенциальных рисках, связанных с оказанием помощи пострадавшему от поражения электрическим током, и о том, как помочь, не подвергая себя опасности.

проверяем сами | Почему ноунейм USB-зарядки могут убить: показываем на их внутренностях

В зарядном устройстве USB смертельное напряжение из розетки отделяет от пользователя несколько миллиметров. Но производители экономят и на этом

В ноябре 2019 года, заряжая свой смартфон, умерла 17-летняя таиландка, в октябре зарядка телефона убила 25-летнего мужчину, в мае того же года зарядка отправила на тот свет спящего 22-летнего мужчину, в декабре 2018 года при зарядке своего смартфона погибла 15-летняя чемпионка.

СМИ регулярно сообщают, что кто-то умер, заряжая свой телефон, и причиной чаще всего называют использование стороннего зарядного устройства. Но откуда происходит опасность и чем смертельный сетевой адаптер отличается от безопасного? Пожертвовав несколькими 100% фирменными адаптерами из комплектов собственных телефонов и купив устройства производства безымянного китайского труженика, журналист Liga.Tech выяснил это.

В чем опасность

Электричество очень опасно для человека и при неудачном совпадении убить может такое количество энергии, от которого обычный смартфон даже не заметит. Например, современные смартфоны заряжаются током в 2 и больше ампер, а для человека смертельный ток уже в 0,1 ампер. А ток 0,01 ампер будет ощущаться как очень болезненный удар.

От постоянных страданий из-за электрических ударов человека спасает высокое сопротивление сухой кожи, которое не позволяет току проходить. Пробить это сопротивление можно, повышая напряжение. При некоторых условиях (влажная кожа, прикосновение проводами к языку) достаточно напряжения в 42 вольта. Все потому, что влага значительно снижает сопротивление: для сухой кожи оно может составлять 500 000 ом и выше, а для влажной – падает до 1000 ом и менее.

Напряжения обычной розетки в 240 вольт достаточно, чтобы пропустить через кожу смертельное количество тока.

Конструкция USB-зарядок

Конструкция USB-зарядок в общих чертах одинакова и состоит из двух больших блоков: с высоким напряжением (так называемая «горячая» часть) и с низким напряжением («холодная» часть).

Эти две части связывает между собой трансформатор, который представляет собой две катушки провода, намотанных одна на другую и который преобразует высокое напряжение в низкое. Также иногда еще есть некоторые другие компоненты.

Высокое напряжение всегда стремится перейти в область, где низкое напряжение. Поэтому необходимо эти зоны хорошо разделять. Чаще всего это выполняется как пустое место на плате, иногда его улучшают пропилом. Стандартом считается расстояние не менее 5 мм, но больше – лучше.

Реальные кейсы

Пострадать от зарядного устройства, в котором небольшое расстояние между зонами высокого и низкого напряжений, достаточно легко. В 2017 году управление электробезопасности Швеции провело тестирование 60 зарядных устройств, из которых каждое четвертое оказалось опасным для жизни.

Например, на улице сильный мороз, а зарядное лежит в рюкзаке. Пока вы добираетесь до дома, оно хорошо промерзает. Войдя в квартиру вы ставите смартфон на подзарядку. Холодное зарядное устройство конденсирует на себе воду из воздуха. На его плате собираются капельки воды, которые могут оказаться больше расстояния, разделяющего зоны высокого и низкого напряжений.

Другой кейс – вы собираетесь на встречу и приняли душ. Одновременно переписываясь с друзьями и причесываясь перед зеркалом в ванной, вы ставите гаджет на подзарядку. На холодном USB-адаптере начинает конденсироваться влага. Ситуацию ухудшает то, что кожа на теле влажная после душа.

Третий кейс – в USB-адаптер попадает какое-то насекомое (муравей, таракан, мушка) или просто проводящий ток кусочек мусора. В один день этот объект случайно может стать мостиком, который соединит зоны высокого и низкого напряжения.

Во всех кейсах на USB-разъеме оказывается напряжение из розетки и в лучшем случае сгорает смартфон, в худшем – может пострадать человек, коснувшийся провода, металлического корпуса смартфона или USB-коннектора.

Фирменное зарядное против ноунейма

Мы разобрали три фирменных зарядных устройства из комплектов смартфонов Samsung и Fly, а также кнопочного телефона Siemens. Также свои внутренности показали три безымянных зарядных адаптера.

Все три безродных адаптера оказались опасными. В этом устройстве изоляционный зазор оказался на уровне 3,7 мм:

В этом расстояние до напряжения из розетки составило 3 мм.

А вот этот адаптер чрезвычайно опасен: в нем изоляционное расстояние составляет 2 мм и уменьшается до 0,6 мм.

Фирменные зарядные устройства придерживаются стандарта 5 мм или даже превышают его. У зарядного Samsung изолирующее расстояние составляет ровно 5 мм по всему периметру. Это число даже указано шелкографией на самой плате.

Зарядный адаптер Fly тоже имеет хорошую защиту – дистанция составила 6,9 мм.

Но победителем оказался адаптер от старого Siemens с рекордным зазором 12,3 мм. Это практически абсолютная защита от поражения током. Конечно, если не вылить на него ведро воды.

Выводы

О безопасности зарядного устройства нельзя узнать, взглянув на его корпус. Судить о ней можно лишь посмотрев на внутреннюю конструкцию, что чаще всего невозможно — корпуса склеены. Цена USB-адаптера также не связана с безопасностью. Поэтому пользоваться стоит лишь теми зарядными адаптерами, которые были в комплекте с каким-либо смартфоном или планшетом. А если хотите заряжать телефон во влажном помещении — используйте для этого павербанк.

Блоки питания Apple

Как мы уже выяснили, напряжение на корпусе появляется только в случае подключения приборов в розетку без заземления. Таких розеток много в домах со старой проводкой, где заземление в розетках попросту отсутствует.

Однако даже в зданиях с современной проводкой, где в розетках есть правильно подключенное заземление, макбуки почему-то продолжают биться током. Все дело в особенностях блоков питания Apple.

Контакт заземления на блоке питания от макбука. Этот контакт связан с корпусом ноутбука.

Все блоки питания макбуков имеют съемные вилки для разных стран. Можно возить с собой в путешествия только маленький переходник и менять его при необходимости. В комплекте с макбуком всегда находится короткая вилка, которая вставляется сразу в корпус и длинная вилка на проводе. Так вот в европейских, американских и китайских коротких вилках отсутствует контакт заземления. Он есть только в британской вилке.

Короткая европейская вилка Apple не имеет контакта заземления

UPD: британская короткая вилка тоже не имеет контакт заземления внутри, хотя штекер заземления есть. Пруф.

И только удлиненная вилка с кабелем имеет контакт заземления. Это можно проверить, заглянув в место крепления вилки-насадки к блоку питания, внутри должны быть контакты, зажимающие шайбу заземления. Если их нет, ноутбук гарантированно будет биться током. Такое часто встречается на китайских поддельных блоках питания, даже на удлиненной розетке с кабелем.

Контакт заземления внутри съемной вилки

Факты [ править | править код ]

• Из-за высокого электрического сопротивления человеческих тканей происходит довольно быстрое их нагревание, что вызывает ожоги.

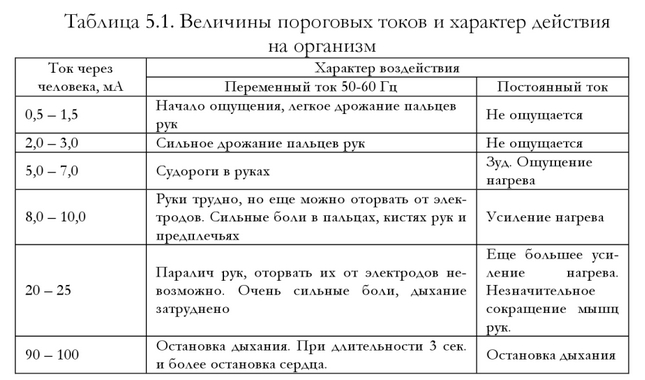

• Даже сравнительно малые напряжения, порядка 110—230 В, при кратковременном контакте с грудной клеткой могут вызывать сбой в работе сердечной мышцы (60 мА для переменного тока, 300—500 мА для постоянного). Удар током также используется для восстановления работы сердца, таким образом устраняя эффект фибрилляции. Такой прибор называется дефибриллятором.
• Удар током может вызвать сбой в работе нервной системы, например, беспорядочные сокращения мышц. Повторяющиеся удары могут вызвать невропатию. Острая электротравма может стать причиной асистолии.
• При поражении головы электрическим током возможна потеря сознания.
• При достаточно высоких напряжении и силе тока могут возникать так называемые электрические дуги, наносящие сильные термические ожоги.

Что сделать, чтобы не убило током от наушников?

По мнению энтузиаста и эксперта с Habr.com, с которым согласились все участники форума, причиной электротравмы через наушники может быть слабый трансформатор в зарядном устройстве. В погоне за дешевизной производители экономят на размерах преобразователя и на запасах мощности. Очень часто они не выдерживают даже базовых тестов безопасности.

К гибели человека приводит следующее стечение обстоятельств:

• телефон подключён через некачественное зарядное устройство к розетке;
• в этот момент пользователь соединяет проводные наушники к аудиоразъёму на телефоне;
• при возникновении неисправности в трансформаторе зарядника происходит дуговой разряд;
• по проводникам низковольтной электроцепи телефона и далее через наушники в голову человека отправляется ток силой 0.5 Ампер с напряжением 220 Вольт;
• выжить в таких обстоятельствах можно только если пользователь не заземлён (в резиновых тапочках, например);
• и наоборот, если человек находится в ванной, то это гарантированная смерть (особенно при падении подключённого к розетке телефона в воду).

Правила безопасного поведения

Самой эффективной защитой от удара током являются знание в области электрической безопасности.

При использовании в быту любых электроприборов заранее убедитесь в их качестве и исправности, внимательно осмотрев корпус. Если вы обнаружили трещины, вмятины, какие-либо повреждения изоляции, то не рискуйте своим здоровьем и не используйте его. Также насторожить должен неприятный запах работающего электроприбора.

В темноте или при плохой видимости не пробуйте заняться починкой электрической техники, т.к. есть большая вероятность, что вы заденете незащищенные части проводов.

Включайте в сеть вилку только сухими руками. Также при осуществлении работы с электроинструментами рекомендуется надеть сухую обувь с прорезиновой подошвой. Находясь в воде (душ, ванна, сауна) не пользуйтесь включенными в сеть приборами.

К запретам также относятся следующие действия:

• Сверлить стену или вбивать в нее гвозди, предварительно не ознакомившись со схемой монтажа электропроводки в данном помещении
• Работая с электрическими инструментами держаться за трубы или батарею
• Осуществлять покраску или побелку стен, на которой находятся розетки под напряжением.

Для ограждения от удара током ребенка следует изолировать от него все электро-приборы, провода и розетки. Можно закрыть их специальными резиновыми детскими заглушками с замком, который открыть сможете только вы. Провода и удлинители также можно спрятать под специальные защитные кожухи.

При возгорании провода, который находится под напряжением, никогда не прибегайте к тушению его водой. Сначала обесточьте его.

Как снять статическое электричество

В повседневной жизни статическое электричество создает много неприятных моментов, поэтому рассмотрим несколько рекомендаций, которые подскажут, что делать, чтобы убрать повышенный заряд:

• Носить белье из хлопчатобумажных тканей.
• Добавлять кондиционер для полоскания белья после стирки.
• Использовать специальные средства («антистатики») для одежды из синтетики, шелка, шерсти и для ковровых покрытий.
• Пользоваться не пластмассовыми, а деревянными или металлическими расческами.
• Прикрепить металлическую булавку к одежде с изнанки.

• Ходить босиком по деревянному полу, а летом – по земле.
• Носить антистатические браслеты при работе с электроприборами.

Один из способов, который хорошо снимает статическое электричество – это увлажнение. Статический заряд, вызванный контактом с синтетической одеждой, уменьшится в 1,5 раза, если увлажнить воздух с 40 до 60 %. С этой целью используют специальные приборы, чаще проветривают помещение. Хороший эффект дает раскладывание на батареях отопления влажного полотенца.

Для снятия статического электричества с корпуса автомобиля используются антистатические ремни, контактирующие с дорогой, а в современных авто для этого встраиваются специальные устройства. В квартире применяется специальная система, выравнивающая потенциалы, которая совмещается с контуром заземления. Чтобы быстро снять с себя электростатический заряд, нужно дотронуться металлическим предметом к любому заземленному металлу.

Избежать контакта с электрическими зарядами нельзя, они окружают человека повсюду, находятся внутри него. Биотоки, небольшие по мощности, не причиняют вреда жизни и здоровью. Но регулярное их воздействие может вызвать сбои в работе организма, привести к смерти. Поэтому нужно регулярно избавляться от статического электричества.
