Прибор для измерения временной характеристики выключателя

ПКВ/М7 прибор контроля высоковольтных выключателей

  • Общая информация
  • Характеристики
  • Комплект поставки
  • Задать вопрос (0)

ТМВ-2 – прибор контроля высоковольтных выключателей

Прибор для измерения скоростных и временных характеристик выключателей ТМВ-2 предназначен для регистрации скоростных и временных характеристик высоковольтных масляных выключателей, а также временных характеристик элегазовых и вакуумных выключателей.

Прибор регистрирует следующие параметры:

  • Время включения и отключения выключателей;
  • Степень разновременности замыкания и размыкания контактов;
  • Величины линейных перемещений подвижных контактов выключателей;
  • Скоростные характеристики выключателей

Прибор контроля высоковольтных выключателей ПКВ/М6Н

Проверка технического состояния масляных, вакуумных и элегазовых выключателей до 3-х разрывов на полюс.

Прибор контроля высоковольтных выключателей ПКВ/М6Н

Проверка технического состояния масляных, вакуумных и элегазовых выключателей до 3 разрывов

Проверка технического состояния выключателей советского, российского и зарубежного производства:

  • Контроль параметров скорости и хода масляных, вакуумных и элегазовых выключателей, имеющих 3 полюса;
  • Контроль временных характеристик высоковольтных выключателей, отделителей и короткозамыкателей;

Достаточные диапазоны измерений интервалов времени, скорости и хода, перекрывающие потребности контроля существующих выключателей

Большие диапазоны измерения по времени (до 5,2 с.). скорости (до 20 м/с) и ходу (до 900 мм.), перекрывающие потребности контроля многих высоковольтных выключателей.

Существует множество нюансов при проведении измерений, при этом если временные характеристики зарегистрировать достаточно просто для любого вида высоковольтного выключателя, то для получения характеристик хода и скорости требуются специальные датчики линейного или углового перемещения.

Поэтому, если в рекламе прибора указывается его возможность контролировать, например, вакуумные или масляные выключатели, а в комплекте прибора отсутствуют датчики, то значит, речь идет только о контроле временных характеристик. Совместно с прибором ПКВ/М6Н изготавливаются и поставляются высокоточные датчики для измерения скоростных характеристик и параметров хода всех типов выключателей.

Встроенный термопринтер существенно упрощает обращение с прибором и повышает оперативность контроля

При проведении монтажных и наладочных работ желательно тратить минимум затрат времени не только на настройку прибора, но и на составление протоколов испытаний.

ПКВ/М6Н позволяет получить готовый протокол по окончании измерения, который распечатывается встроенным термопринтером. Результаты измерений содержат таблицу измеренных и рассчитанных параметров, а также три графика процессов: скорость от хода, скорость от времени и ход от времени.

Таблица измеренных и рассчитанных параметров

График зависимости хода от времени

График зависимости скорости от времени

График зависимости скорости от хода

Автоматические расчеты технических характеристик высоковольтных выключателей

Протокол измерений содержит таблицу основных измеренных и рассчитанных параметров:

  • Параметры хода (полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок);
  • Параметры времени (полное время включения выключателя, собственное время включения выключателя и время включения полюса);
  • Параметры скорости (скорость при включении, разновременность срабатывания контактов по времени и дребезг по времени).

Помимо числовых данных прибор выдает информацию в графическом виде, что позволяет обнаружить зарождающиеся дефекты

Прибор позволяет строить графики зависимости скорости от хода, скорости от времени и хода от времени. Изображение этих графиков определяется состоянием всех звеньев кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателей. Возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение и др.) изменяет типовой вид графика исправного высоковольтного выключателя, что позволяет безразборным методом выявить его неисправность.

Проверка высоковольтных выключателей в простых и сложных циклах

Прибор ПКВ/М6Н автоматически распознает вид сложного цикла и измеряет характеристики как цикла в целом, так и составляющих его простых операций. Существует два способа задания простых операций и сложных циклов: с пульта подстанции (от диспетчерского пункта) и с помощью дополнительной приставки к прибору — пульта управления выключателем.

Читать еще:  Времятоковая характеристика автоматического выключателя гост

По заказу прибор ПКВ/М6Н может дополнительно может комплектоваться:

  • Пультом управления выключателем ПУВ-10, который предназначен для проведения испытаний и проверок высоковольтных выключателей с приводами постоянного и переменного тока. Рабочий ток 10А.
  • Пультом управления выключателем ПУВ-50, который предназначен для управления электромагнитами приводов постоянного тока всех типов высоковольтных выключателей, при проверке временных и скоростных характеристик выключателей. Рабочий ток 50А.
  • Прибором ПУВ-регулятор, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А.

Согласно РД 34.45-51.300-97 «Объемы и нормы испытаний электрооборудования» проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:

Диапазон
ПУВ-регулятора
Положения РД 34.45-51.300-97
9.10. П, С.9.10. П, С.12.4. П, С.13.3. П, С.
Масляные и электромагнитные выключателиВыключатели
нагрузки
Элегазовые выключателиВакуумные выключатели
0,2 ÷ 0,95 Uном0,65 ÷ 0,85 Uном0,65 ÷ 0,85 Uном0,65 ÷ 0,7 Uном0,7 ÷ 0,85 Uном

Специальный режим «линейка/угломер» облегчающий регулировку выключателя

Нередко требуется проверить выключатели, проводя их включение не от привода, а, например, при помощи домкрата. Для этого в приборе ПКВ/М6Н предусмотрен режим «Линейка/Угломер». Прибор в реальном времени показывает значение хода выключателя (либо угол поворота вала) и состояние контактов (замкнуто/разомкнуто).

Мобилен и прост в эксплуатации

Нередко для монтажа и наладки персоналу организаций приходится выезжать с оборудованием в дальние командировки. Здесь вполне обосновано требование к мобильности и массогабаритным показателям прибора. Вес самого прибора всего 2,8 кг., а с комплектом кабелей и крепежных приспособлений не более 7 кг.,к тому же ПКВ/М6Н достаточно прост в работе.

Область применения прибора

Высоковольтные выключатели

  • Измерение временных характеристик — ПКВ/М6Н (+ПУВ-10)
  • Испытание многократными опробованиями — ПКВ/М6Н (+ПУВ-10)
  • Проверка минимального напряжения срабатывания — ПКВ/М6Н + ПУВ-регулятор

Разъединители, отделители и короткозамыкатели

  • Измерение времени включения и отключения ПКВ/М6Н (+ПУВ-10)
  • Испытания многократными опробованиями ПКВ/М6Н (+ПУВ-10)
  • Проверка минимального напряжения срабатывания ПКВ/М6Н + ПУВ-регулятор

Комплектные распределительные устройства внутренней и наружной установок

  • Измерение временных характеристик ПКВ/М6Н (+ПУВ-10)
  • Проверка минимального напряжения срабатывания ПКВ/М6Н + ПУВ-регулятор

Выключатели нагрузки (электромагнитные, элегазовые, вакуумные)

Испытания многократными опробованиями ПКВ/М6Н (+ПУВ-10)

Комплектация ПКВ/М6Н пультом управления необходима в том случае, если:

  • У Вас отсутствует кнопка включения/выключения на высоковольтном выключателе;
  • Во время измерений характеристик высоковольтного выключателя прибором ПКВ/М6Н;
  • Вам неудобно звонить диспетчеру для дистанционного управления выключателем, а также для испытаний многократными опробованиями. Тогда когда проводятся монтажные работы, и высоковольтный выключатель располагается не на месте своего обычного нахождения.

Заказать и купить ПКВ/М6Н можно на сайте ООО МИР Энерго Москва! Звоните или нажмите на кнопку «ЗАКАЗАТЬ», будем рады помочь! Доставка по России!

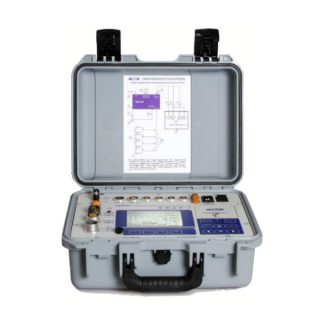

Прибор контроля высоковольтных выключателей ПКВ/М7

Прибор контроля высоковольтных выключателей ПКВ/М7

Прибор ПКВ/М7 в работе

Прибор ПКВ/М7 в работе

ЦЕНА: по запросу

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Телефон: +7 (495) 988-79-77 доб. 165

Моб.: +7 (929) 635-15-65

Прибор контроля высоковольтных выключателей ПКВ/М7

Прибор контроля высоковольтных выключателей ПКВ/М7 предназначен для измерения характеристик элегазовых, масляных, электромагнитных и вакуумных высоковольтных выключателей, как отечественного, так и зарубежного производства (ABB, AREVA, ALSTOM, SIEMENS и др.), а также отделителей и короткозамыкателей.

Прибор позволяет одновременно измерять параметры времени, хода и скорости подвижных частей, измерять время до замыкания/размыкания контролируемых контактов и регистрировать мгновенные значения токов и напряжений электромагнитов управления.

Высокая точность измерения временных характеристик (±0,1 мс), характеристик хода и скорости обеспечивается цифровыми датчиками углового и линейного перемещения с разрешающей спо- собностью в 0,09° и 0,5 мм.

Оборудован силовым коммутатором для управления приводами коммутационных аппаратов на 14А, как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы, в том числе и ресурсные испытания. По заказу прибор может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний электромагнитов управления при пониженном напряжении.

Результаты диагностики объекта выводятся в виде таблицы с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции). В таблицах приводятся такие данные, как полное и собственное время включения выключателя, полный ход, вжим, дребезг по ходу, перелет, отскок, скорость при включении, дребезг по времени и многие др.

Кроме таблиц с измеренными параметрами, более подробную информацию о состоянии выключателя можно извлечь из регистрируемых графиков, работа с которыми осуществляется с помощью курсоров и масштабирования.

  • Зависимости скорости от времени и от хода
  • Зависимости токов и напряжений электромагнитов от времени и хода
  • Диаграммы процессов замыкания-размыкания контактов

Вид графиков определяется состоянием всех звеньев (рычагов, пружин, тяг, осей, траверс, демпфера и пр.) кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателя. И возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение, отказ демпфера и др.) сразу изменяет вид графика от нормального вида исправного выключателя, что позволяет безразборным методом выявить его текущие или зарождающиеся неисправности на ранней стадии.

Проверка высоковольтных выключателей в простых и сложных циклах

Прибор ПКВ/М7 оборудован силовым коммутатором для управления приводами коммутационных аппаратов, как постоянного, так и переменного тока и позволяет выполнять как простые операции, так и сложные циклы на токах электромагнитов до 14А, в том числе и ресурсные испытания.

По заказу прибор может дополнительно комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания (рабочий ток 35 А).

Согласно РД 34.45-51.300-97 «Объемы и нормы испытаний электрооборудования» проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:

Диапазон ПУВ-регулятораПоложения РД 34.45-51.300-97
9.10. П, С.9.10. П, С.12.4. П, С.13.3. П, С.
Масляные и электромагнитные выключателиВыключатели нагрузкиЭлегазовые выключателиВакуумные выключатели
0,2 ÷ 0,95 Uном0,65 ÷ 0,85 Uном0,65 ÷ 0,85 Uном0,65 ÷ 0,7 Uном0,7 ÷ 0,85 Uном

ПКВ/М7 — самостоятельный прибор для проведения диагностики и анализа данных, который не требует стороннего оборудования. Дополнительно, может работать под управлением ПК в качестве измерительного блока или в качестве носителя информации, которую можно скопировать напрямую в ПК или на USB Flash.

Отличительные особенности:

  • Достаточные диапазоны измерений интервалов времени (до 5,2 с), скорости (до 20 м/с) и хода (до 900 мм)
  • Проводит измерение токов и напряжений электромагнитов и соленоидов токовыми клещами
  • Встроенный коммутатор для задания простых операций и сложных циклов выключателей на ток до 14А для приводов постоянного и переменного тока
  • Встроенная память и возможность передачи данных на ПК для обработки, хранения и анализа данных
  • связь с ПК и каналы передачи данных: USB host, LAN, RS-232 и RS-485;
  • Диапазон температуры эксплуатации: -20 °C — +40 °C
  • IP64 (крышка кейса закрыта) // IP20 (крышка кейса открыта)

Технические характеристики прибора ПКВ/М7:

Количество канало в контроля контактов выключателя

В цифровой форме регистрируются следующие характеристики

  • временные – полное время движения траверсы, время включения-отключения по каждому полюсу, разновременность включения-отключения между полюсами, длительность командных импульсов и время вибрации контактов;
  • скоростные – скорость в моменты включения-отключения, максимальная скорость, скорость в заданной точке хода траверсы, значение средней скорости в любой заданный момент (интервал) времени;
  • ходовые – полный ход, ход до момента включения-отключения, ход в контактах, разновременность (по ходу) замыкания-размыкания контактов, ход вибрации контактов, отскок и перелет траверсы в конце движения, значение хода в любой заданный момент (интервал времени);
  • токовые – ток электромагнитов включения и отключения;
  • напряжения – изменение напряжения на электромагнитах.

Временные характеристики контролируются как в простых операциях «О» и «В», так и во всех сложных циклах. В приборе запрограммированы все сложные циклы с параметрами, определяемыми типом контролируемого выключателя. Для масляных выключателей скоростные характеристики и характеристики хода контролируются с помощь точных цифровых датчиков линейных (ДП12) и угловых (ДП21) перемещений, входящих в комплект прибора. Для элегазовых и некоторых типов вакуумных выключателей скоростные характеристики измеряются посредством штатных контактных либо потенциометрических датчиков, подключаемых на специальные входы прибора.

Кроме таблиц цифровых значений параметров, более подробную информацию о состоянии выключателей можно извлечь из следующих регистрируемых графиков процессов:

  • зависимости скорости от времени и от хода;
  • зависимости токов и напряжений электромагнитов от времени и хода;
  • диаграммах процессов замыкания-размыкания контактов.

Анализируя графики, можно диагностировать развивающиеся дефекты.

Прибор состоит из измерительного блока и переносного компьютера типа «Ноутбук» (закупается дополнительно). В комплект входят датчики перемещений, кабели, набор крепежных приспособлений для установки датчиков на любой отечественный выключатель и эксплуатационная документация. Для бесконтактного измерения тока электромагнитов или соленоида прибор может по заказу комплектоваться токовыми клещами на токи 20А, 50А или 400А. Для удобства переноски прибор снабжен кейсом, а весь ЗИП размещается в укладочном ящике.

Проверка высоковольтных выключателей в простых и сложных циклах

Коммутатор ПКВ/М7 дает возможность проверять выключатели как в простых, так и сложных циклах переключения на токах электромагнитов до 14А (постоянных и переменных) с заданием необходимых длительностей импульсов включения и отключения, паузы и задержки отключения. По заказу прибор ПКВ/М7 может дополнительно может комплектоваться ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А. Согласно РД 34.45-51.300-97 «Объемы и нормы испытаний электрооборудования» проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:
